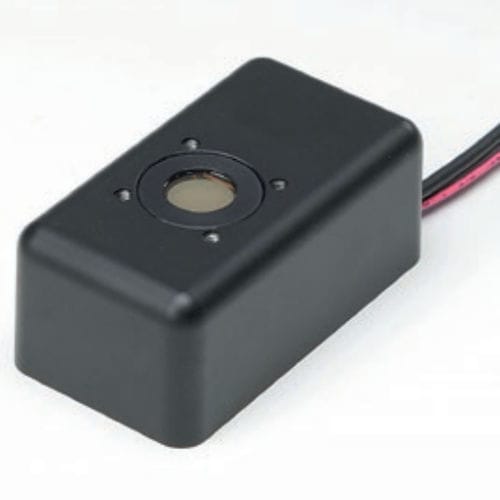

Compteur de photons H12386-113

d'impulsionsanalogiqueindustriel

La série H12386 est un dispositif de tête de comptage de photons composé d'un tube photomultiplicateur en boîtier métallique, d'un circuit de comptage de photons à grande vitesse et d'un circuit d'alimentation à haute tension. L'alimentation haute tension du tube photomultiplicateur et le niveau de discrimination sont préréglés à des valeurs optimales, ce qui permet de mesurer le comptage de photons en connectant simplement une alimentation de +5 V. La série H12386 dispose également d'une fonction de détection d'excès de lumière qui émet un signal lorsqu'un comptage de sortie chute en raison d'un excès de lumière incidente. Ce signal permet de déterminer si les données de mesure sont normales ou non. Spécifications - Forme de la zone de la photocathode : ronde - Taille de la zone de la photocathode : Dia.8 mm - Longueur d'onde (courte) : 185 nm - Longueur d'onde (longue) : 700 nm - Longueur d'onde (pic) : 400 nm - Dimensions (L x H x P) : 30.0 mm x 22.0 mm x 54.0 mm - Tension d'entrée : +4,75 V à +5,25 V - Tension d'entrée max. Tension d'entrée : 6 V - Courant d'entrée max. Courant d'entrée : 40 mA - Sensibilité de comptage à 200 nm Typ. : 9.7 x 104 s-1・pW-1 - Sensibilité de comptage à 300 nm Typ. : 3.7 x 105 s-1・pW-1 - Sensibilité de comptage à 400 nm Typ. : 4.9 x 105 s-1・pW-1 - Sensibilité de comptage à 500 nm Typ. : 3.7 x 105 s-1・pW-1 - Sensibilité de comptage à 600 nm Typ. : 1.1 x 105 s-1・pW-1 - Sensibilité de comptage à 700 nm Typ. : 7.7 x 103 s-1・pW-1 - Linéarité du comptage : 5.0 x 106 s-1 - Comptage de l'obscurité typique : 50 s-1 - Comptage d'obscurité maximum : 100 s-1 - Résolution de la paire d'impulsions : 20 ns - Largeur d'impulsion de sortie : 10 ns - Hauteur d'impulsion de sortie Min : 2 V - Hauteur d'impulsion de sortie typique : 2,2 V - Résistance de charge recommandée : 50 Ω - Logique de sortie du signal : Logique positive - Température ambiante de fonctionnement : +5 ℃ à +40 ℃ - Température de stockage : -20 ℃ à +50 ℃ - Poids : 61 g
