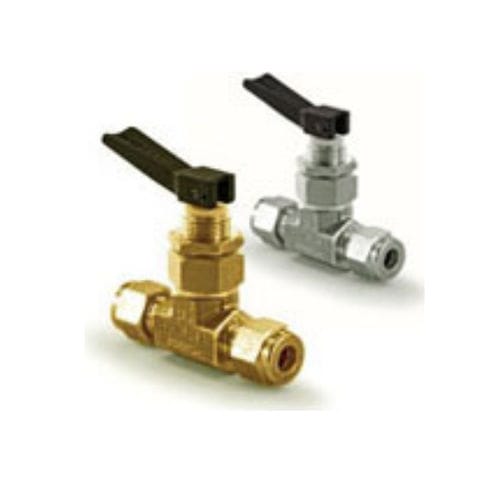

Vanne à pointeau H12 series

à commande par levierde contrôlefemelle

Droit Produits trouvés : 18 Matériau du corps - Type de raccordement - Taille du raccordement CARACTÉRISTIQUES - - Conception compacte et robuste - - Construction en acier inoxydable et laiton - - Montage sur panneau - - Service rapide On/Off - - Modèles droits et angulaires disponibles - - Tailles : 1/8" et 1/4* - - Embouts NPT mâles et femelles LET-LOK® - GENERALITES La vanne à bascule standard H-1200 Sériés est une conception compacte pour un service normalement fermé et un service marche/arrêt rapide. Le déplacement de la poignée de 90 degrés vers le haut ouvre la vanne à plein débit et l'arrête fermement en position ouverte. En déplaçant la poignée vers le bas, la vanne est fermée par un ressort de rappel. Le siège souple en PTFE à l'extrémité de la tige assure une étanchéité positive par répétition. - Pression de service maximale : 20 bars à 20°C - Température nominale : -28°C à 93°C (-20°F à 200°F) - Coefficient de débit (Cv) 0,11 à 0,2 - Poignées en nylon coloré TESTING Les modèles AJI H-1200 Senes ont été testés et approuvés pour l'éclatement et la pression. Toutes les vannes sont testées en usine avec de l'azote sous pression à 20,7 bars (300 psig) pour la détection des fuites au niveau de l'enveloppe, de la tige et du siège. Chaque vanne est testée pour ses performances d'étanchéité. NETTOYAGE ET EMBALLAGE Chaque vanne à pointeau H-1200 senes est nettoyée conformément au Nettoyage et conditionnement standard (procédure 8184). Le nettoyage et le conditionnement sans oxygène et sans lubrifiant, conformément au nettoyage et au conditionnement spéciaux (procédure 8185), sont disponibles en option.
