Analyseur de concentration WCM

de gazd'eaud'huile

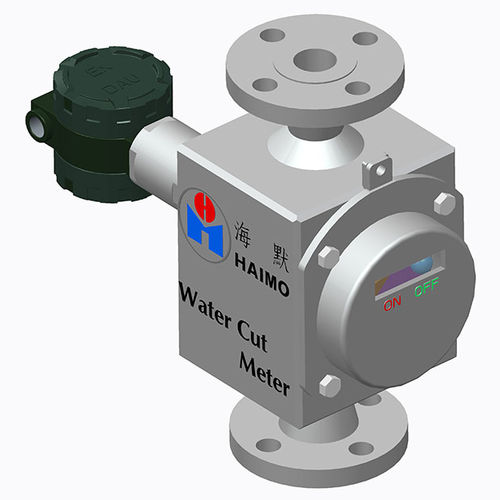

Le Water Cut Meter (WCM) de Haimo est un gammamètre à double énergie (DGM) qui détermine le rapport eau-liquide (WLR) d'un écoulement triphasé (gaz, eau et pétrole) avec une fraction de volume de gaz (GVF) allant jusqu'à 100 %. Le compteur est indépendant de l'état de l'écoulement, de la miscibilité des phases telles que l'émulsion, l'huile lourde et la transition de phase. Le WCM utilise le principe de propagation et d'absorption des rayons gamma et la technologie de mesure des rayons gamma à double énergie. Les fractions de pétrole, de gaz et d'eau sont calculées en temps réel dans les conditions de production, en combinant les équations d'atténuation des rayons gamma à deux niveaux d'énergie et une hypothèse d'unité des fractions de phase. La résolution de ce système d'équations permet d'obtenir trois fractions de phase exprimées en termes de fraction de volume de gaz (GVF) et de WLR. Caractéristiques Mesures précises du rapport eau-liquide dans un écoulement triphasé Indépendant de l'effet d'émulsion, de la transition de phase ou de la viscosité Compteur en ligne non intrusif Fonctionnement à distance et acquisition de données Pas de pièces mobiles, peu d'entretien Faible encombrement et poids léger Installation simple et fonctionnement sûr Perte de pression faible ou nulle Faible consommation d'énergie Applications Surveillance du rapport eau-liquide (coupure d'eau) Onshore et offshore Avantages Mesures en temps réel et en continu Faibles coûts d'investissement et d'exploitation Fonctionnement à distance et automatisé
