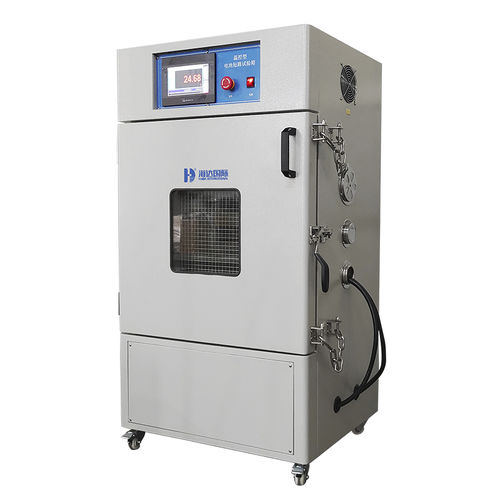

Chambre d'essai de court-circuit HD-H201

pour batterie

OBJECTIF DU TEST Cette machine est conçue conformément aux exigences des différentes normes de test de court-circuit des batteries. Selon la norme, le dispositif de court-circuit doit respecter une résistance interne de 80 ± 20mΩ pour obtenir le courant de court-circuit maximal requis par le test. En outre, la conception du circuit du dispositif de court-circuit doit également être en mesure de résister à l'impact de courants importants. Nous avons choisi des contacteurs électromagnétiques à courant continu de qualité industrielle, des bornes entièrement en cuivre et des plaques internes en cuivre pour guider le flux. Les plaques de cuivre larges et épaisses améliorent efficacement l'effet de dissipation de la chaleur, rendent le dispositif de court-circuit à courant élevé plus sûr, réduisent efficacement la perte de l'équipement d'essai et garantissent la précision des données d'essai. NORME D'ESSAI IEC62133 ; UL 1642:2012 ; UN38.3 CARACTÉRISTIQUES DE LA NORME Article:Spécification Internal Dimension:500*500*500mm(W*D*H) External Dimension:700*800*1530mm(W*D*H) Matériau interne : plaque d'acier inoxydable SUS201 d'une épaisseur de 1,2 mm fixée avec du téflon ; Matériau externe : tôle d'acier laminée à froid, 1,5 mm d'épaisseur, traitée par peinture Fenêtre d'observation : 250*250mm Orifice d'évacuation : diamètre 100 mm Orifice de décompression : 200*200mm Trou d'essai : il y a deux trous d'essai de 50 mm de diamètre, pour la connexion des câbles. Mode de contrôle : Type de clé Plage de collecte de la température:RT-1000℃ Canal d'acquisition de la température:Canal 1 Précision de l'affichage de la température:±0.5℃ Plage de collecte de tension:0-100V Canal d'acquisition de tension:Canal 1 Précision de l'affichage de la tension:±0.5% Courant de court-circuit maximum:1000A Canal d'acquisition de courant:Canal 1 Précision de l'affichage du courant : ±0,5 Résistance interne de la boucle Boucle du dispositif:80±20mΩ Voltage:Monophasé 220V Poids de la machine:85kg
