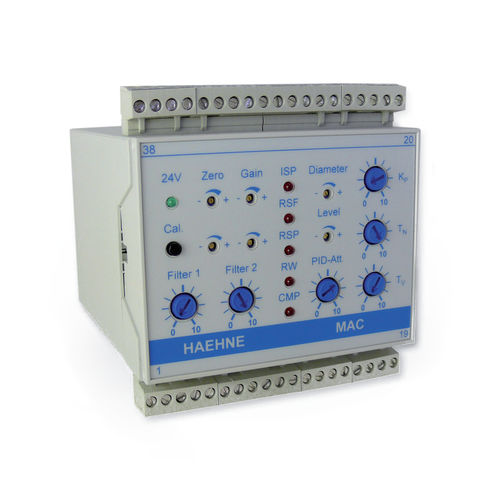

Amplificateur analogique MAC

de signalde mesureélectronique

En tant qu'unité compacte et économique, le MAC est conçu pour fournir une fonction de contrôle en boucle fermée pour les capteurs à jauges de contrainte (par ex. mesure de tension de bande). Le MAC est optimisé pour une utilisation dans les armoires électriques. Il peut être monté sur rail DIN ou directement sur une plaque de montage. Le boîtier du MAC contient un amplificateur et un contrôleur. L'amplificateur fournit l'alimentation auxiliaire aux capteurs à jauges de contrainte et conditionne les signaux de sortie. Deux sorties tension avec des filtres différents sont disponibles. La fonction indépendante de la sortie courant (option C et N) peut être connectée à la sortie haute ou basse tension amortie. L'utilisation externe d'un convertisseur de signal 10 Volts / 20 mA est également possible. Les composants PID du régulateur peuvent être réglés individuellement et partiellement désactivés. Des circuits additionneurs et multiplicateurs supplémentaires permettent le traitement d'autres signaux, par exemple le signal de diamètre. Les signaux de commande 24 volts peuvent couper la partie contrôleur ou activer ou désactiver progressivement le signal de sortie.
