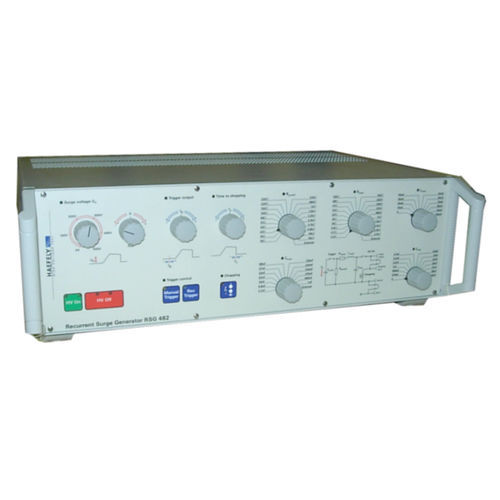

Générateur de surtension RSG 482

Le générateur de chocs récurrents 482 est un équivalent basse tension à un étage, sur banc, d'un générateur d'impulsions haute tension. Sa large gamme d'applications comprend l'essai de modèles, l'étude de la distribution de la tension dans les enroulements haute tension pendant les contraintes de la tension d'impulsion et la prédétermination des paramètres de circuit des installations d'essai d'impulsion. Les tests peuvent être effectués rapidement et de manière fiable sans mettre en danger le personnel. Tous les éléments du circuit d'impulsion et, par conséquent, toutes les formes d'onde d'impulsion peuvent être modifiés dans de larges limites à l'aide de boutons de sélection. Grâce à la fréquence de répétition de 25 Hz, l'impulsion de tension peut être observée et évaluée sur n'importe quel oscilloscope sous forme d'image fixe. - Fréquence de répétition de 25 Hz pour une utilisation avec n'importe quel oscilloscope en tant qu'image fixe - Tous les paramètres de l'impulsion peuvent être ajustés par étapes à l'aide de commutateurs rotatifs - Des condensateurs et des résistances supplémentaires peuvent être connectés en externe - Tension de sortie réglable et stabilisée en continu - Délai de déclenchement de l'oscilloscope réglable en continu - Etude de la distribution de la tension d'impulsion dans les modèles d'enroulement des machines, des transformateurs, des réacteurs et des transformateurs de mesure - Prédétermination des données du circuit d'impulsion, par exemple la valeur de la résistance frontale d'un générateur d'impulsions, qui peut être effectuée en connectant l'objet d'essai réel - Contrôle non destructif des enroulements à l'état sec et sous diverses conditions de tension d'impulsion - Localisation des défauts d'isolation dans les enroulements - Étude des caractéristiques de transfert des systèmes de mesure - Mesure des ondes transitoires dans les câbles et les modèles - Formation et expérimentation dans les laboratoires des collèges techniques et des instituts électrotechniques
