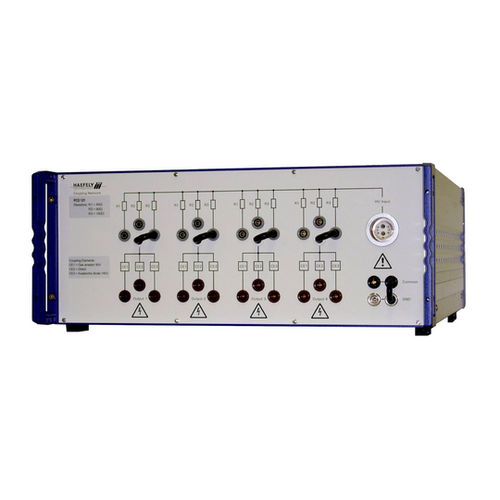

Réseau de couplage PCD 122

Le PCD 122 est utilisé pour le couplage d'impulsions 10/700μs jusqu'à 6,6kV crête sur des lignes de données et de signaux symétriques non blindées selon les normes IEC/EN et ITU. Jusqu'à 2 paires / 4 fils peuvent être testés simultanément. Pour obtenir une flexibilité maximale, seuls les éléments de couplage sont inclus dans le PCD 122. Les circuits de découplage, qui dépendent de l'EUT à tester, peuvent être placés séparément dans le montage de test. Commutation manuelle des voies de couplage pour les tests en mode commun (longitudinal, ligne vers terre) et en mode différentiel (mode transversal, ligne vers ligne). Les éléments de couplage par défaut sont les parafoudres et les diodes à avalanche de claquage. Les éléments de couplage peuvent être sélectionnés facilement. La sortie de couplage direct permet au client d'utiliser ses propres éléments de couplage. impulsion 10 / 700 µs Résistances en série incluses Jusqu'à 4 fils peuvent être testés Bande passante du signal jusqu'à > 10 MHz Faible charge capacitive sur les lignes de l'EUT Sélection manuelle du chemin de couplage
