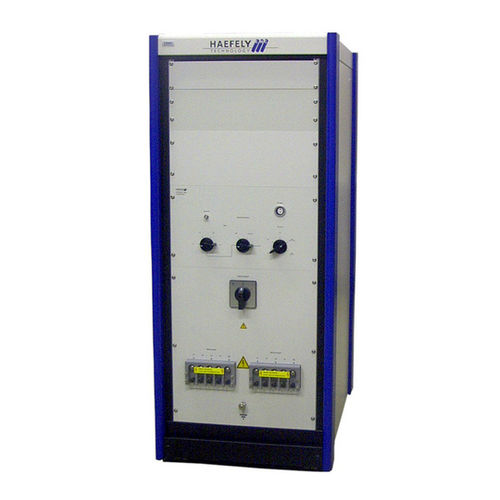

Réseau de couplage / découplage triphasé FP-SURGE 100M2

CDN

Les normes CEI et EN couvrent les tests des ports d'alimentation triphasés CA et CC. Elles comprennent des recommandations pour les valeurs des composants de couplage et de découplage au sein du CDN. Ces valeurs sont en grande partie basées sur le modèle européen pour les lignes électriques AC. Le FP-SURGE 100M2 répond à toutes les exigences des normes CEI et EN avec une commutation manuelle des voies de couplage La sortie du FP-SURGE 100M2 EUT est équipée de bornes HT spécialement conçues, qui assurent une meilleure sécurité du personnel par rapport à l'impulsion de haute tension. En décembre 2005, la CEI 61000-4-5 Edition 2 a été approuvée. Cette nouvelle édition 2 définit la chute de tension maximale due aux inductances de découplage. Cela nécessite différentes inductances de découplage en fonction du courant de l'EUT. Plus le courant est élevé, plus l'inductance doit être faible. Le FP-SURGE 100M2 est conforme à l'édition 2. Les normes ANSI C62.41 et C62.45 contiennent à peu près les mêmes informations que la CEI mais sont basées sur l'expérience américaine en matière de lignes électriques AC. Aucune exigence concernant la chute de tension aux bornes des inductances de découplage n'est incluse. Onde combinée 1.2/50us - 8/20us Onde en anneau 100kHz tension d'impulsion de 8kV Tension de ligne 690Vac phase-phase courant EUT 100A par phase Synchronisation de l'angle de phase pour chaque voie de couplage Sélection manuelle des éléments de couplage et du chemin de couplage Application internationale - Spécialement conçu pour répondre et dépasser les exigences des tests IEC, EN et ANSI pour les applications de lignes électriques.
