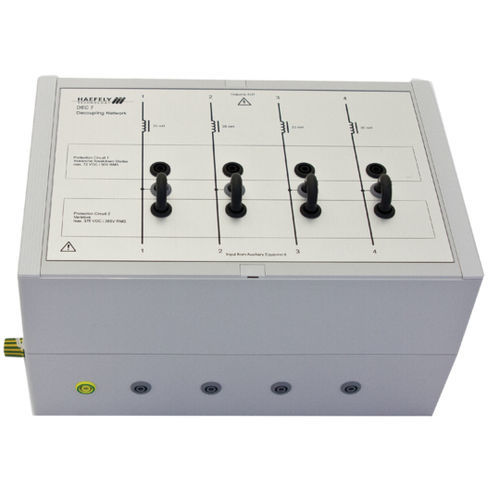

Réseau de découplage DEC 7

Le DEC 7 est utilisé pour découpler l'équipement auxiliaire d'un EUT testé avec des impulsions d'ondes combinées 1,2/50 us - 8/20 us ou des impulsions d'ondes annulaires 100 kHz jusqu'à 6,6 kV crête. Il est utilisé pour découpler les lignes de commande et de données asymétriques non blindées conformément aux normes IEC/EN. Jusqu'à 4 fils peuvent être testés simultanément. Pour obtenir une flexibilité maximale, seuls les éléments de découplage et de protection sont inclus dans le DEC 7. Les circuits de couplage, qui dépendent de l'EUT à tester, peuvent être placés séparément dans le montage de test. Sélection manuelle du couplage des éléments de protection pour une meilleure protection de l'équipement auxiliaire. Les éléments de protection par défaut sont les varistances et les diodes à avalanche de claquage (DAB). Avec de tels éléments, la charge capacitive sur les lignes de l'EUT est faible. Les éléments de découplage peuvent être sélectionnés facilement. Il est également possible de tester sans aucun élément de protection. - Inducteurs de découplage 20 mH non compensés - Impulsions d'ondes combinées 1,2/50 us - 8/20 us - Impulsions d'ondes en anneau de 100 kHz - Diodes à avalanche de rupture et varistances comme protection - Possibilité de tester jusqu'à 4 fils - Bande passante du signal jusqu'à quelques 100 Hz
