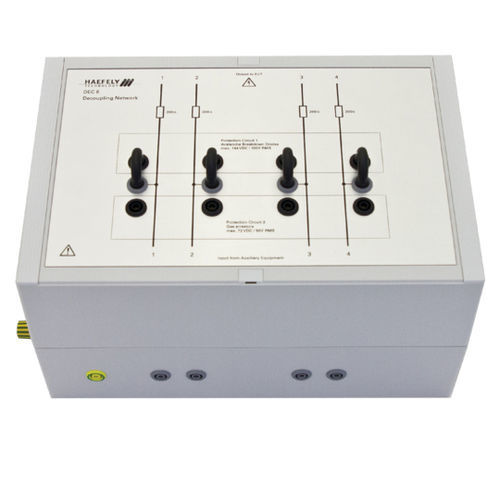

Réseau de couplage / découplage DEC 6

Le DEC 6 est utilisé pour découpler les équipements auxiliaires d'un EUT testé avec des impulsions de 10/700us jusqu'à 6,6kV crête Il est utilisé pour découpler les lignes de données et de signaux symétriques non blindées selon la norme ITU K.44. Jusqu'à 4 fils peuvent être testés simultanément. Pour obtenir une flexibilité maximale, seuls les éléments de découplage et de protection sont inclus dans le DEC 6. Les circuits de couplage, qui dépendent de l'EUT à tester, peuvent être placés séparément dans le montage de test. Sélection manuelle du couplage des éléments de protection pour une meilleure protection de l'équipement auxiliaire. Les éléments de protection par défaut sont les parafoudres et les diodes à avalanche de claquage (DAB). Avec de tels éléments, la charge capacitive sur les lignes de l'EUT est faible. Les éléments de découplage peuvent être sélectionnés facilement. Il est également possible de tester sans aucun élément de protection - Résistances de découplage 200 Ohm - impulsions télécom 10/700 us - Impulsions d'ondes combinées 1,2/50 us - 8/20 us - Impulsions d'ondes en anneau de 100 kHz - Diodes à avalanche de rupture et parafoudres comme éléments de protection - Possibilité de tester jusqu'à 4 fils - Bande passante du signal jusqu'à environ 10 MHz
