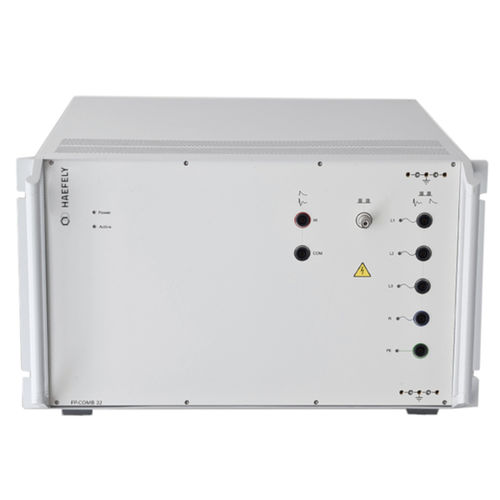

Réseau de couplage / découplage triphasé FP-COMB 32

CDN

Le FP-COMB 32 est un réseau de couplage/découplage (CDN) automatique triphasé pour les tests de combinaison d'ondes de choc, d'ondes annulaires et d'EFT/Burst. Il est entièrement conforme aux exigences des normes IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-12, ANSI C62.41 et autres. Il est conçu pour permettre aux utilisateurs de configurer et d'effectuer efficacement des tests avec les systèmes de test d'immunité extensibles de la série AXOS. Le CDN modifie automatiquement les chemins de couplage, les angles de phase et l'impédance de la source en fonction des paramètres de test définis par l'utilisateur via les contrôleurs AXOS 5 et/ou AXOS 8. Caractéristiques - Onde combinée de surtension, 1,2/50 us - 8/20 us - Onde en anneau, 100 kHz - Transitoire électrique rapide (EFT) / Burst - Tension d'impulsion de 7 kV pour l'onde de choc combinée et l'onde annulaire - Tension d'impulsion de 5 kV pour EFT/Burst - Tension de ligne 480 VAC phase à phase et 480 VDC - Courant de l'EUT de 32 A par phase - Synchronisation automatique de l'angle de phase pour chaque voie de couplage
