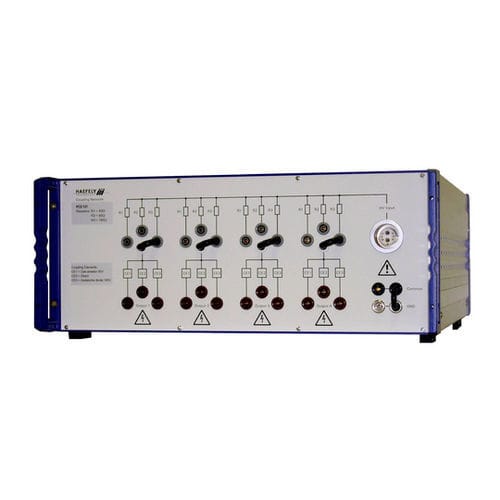

Réseau de couplage PCD 121

Le PCD 121 est utilisé pour le couplage d'impulsions d'ondes combinées 1,2/50us - 8/20us jusqu'à 6,6kV crête sur des lignes de données et de signaux symétriques non blindées, conformément aux normes IEC/EN. Jusqu'à 2 paires / 4 fils peuvent être testés simultanément. Pour obtenir une flexibilité maximale, seuls les éléments de couplage sont inclus dans le PCD 121. Les circuits de découplage, qui dépendent de l'EUT à tester, peuvent être placés séparément dans le dispositif d'essai. La commutation manuelle des voies de couplage permet d'effectuer des tests en mode commun (longitudinal, ligne vers terre) et en mode différentiel (transversal, ligne vers ligne). Les éléments de couplage par défaut sont des parafoudres et des diodes à avalanche. Les éléments de couplage peuvent être facilement sélectionnés. La sortie de couplage direct permet au client d'utiliser ses propres éléments de couplage. Caractéristiques Onde combinée 1,2/50us - impulsion 8/20us Résistances en série incluses Possibilité de tester jusqu'à 2 paires / 4 fils Bande passante du signal jusqu'à >10MHz Faible charge capacitive sur les lignes de l'EUT Sélection manuelle du chemin de couplage Sûr et facile - Toutes les prises sont des fiches bananes de sécurité pour assurer une sécurité maximale à l'utilisateur. Le chemin de couplage sélectionné est visible en un coup d'œil. Robuste et fiable - La sélection minutieuse des composants garantit que le PCD 121 continuera à fonctionner dans les conditions de test les plus difficiles.
