Presse plieuse hydraulique HDSY
CNCautomatiquetandem

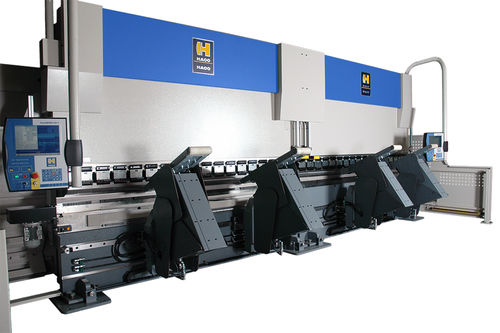

Presse plieuse hydraulique - HDSY - Haco Atlantic Inc. - CNC / automatique / tandem
Presse plieuse hydraulique - HDSY - Haco Atlantic Inc. - CNC / automatique / tandem
Presse plieuse hydraulique - HDSY - Haco Atlantic Inc. - CNC / automatique / tandem - image - 2
Presse plieuse hydraulique - HDSY - Haco Atlantic Inc. - CNC / automatique / tandem - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
hydraulique
Contrôle - commande
CNC
Autres caractéristiques
automatique, tandem, de grande dimension
Force de pression

Max: 11 767 980 N

Min: 3 922 660 N

Description

Nous construisons des presse-plieuses sur mesure allant de 400 T à 1.200 T. Nous concevons également des presse-plieuses tandem ou même tridem pour plier des tôles très longues, par exemple pour profilage de poteau d'éclairage ou bases de constructions modulaires. Guidage du long coulisseau Le banc est bombé (pour compenser l'inévitable flexion banc-coulisseau sous la charge) pour des travaux d'usage général avec la machine. Le guidage du long coulisseau, exécuté à l'aide d'outils non métalliques, permet d'obtenir un écart minimum, une longue durée de vie et une excellente précision de guidage du coulisseau. Le système hydraulique, convivial, est situé dans la partie supérieure de la machine. Il est conseillé d'utiliser des composants hydrauliques de première classe (tels que Rexroth, Vickers,...) et un bloc collecteur hydraulique de précision. 2 systèmes hydrauliques indépendants Le système SYNCHRO permet aux axes Y1 et Y2 de fonctionner comme deux systèmes hydrauliques indépendants à double effet. Les deux axes sont alimentés par la même huile mais l'écoulement jusqu'aux vannes ainsi que les exactes positions du coulisseau sont entièrement contrôlés de façon séparée par l'ordinateur. Le CNC lit la position du coulisseau sur les encodeurs linéaires tout en contrôlant et réglant les vannes proportionnelles, produisant un double système à boucle fermée. Mesures exactes Deux encodeurs linéaires indépendants sont montés, au moyen d'un cadre en C séparé, à la table, de manière à ce que l'inévitable (même minime) flexion du cadre latéral (et la charge de la machine) n'influence pas la mesure exacte (0,01 mm) de la position du coulisseau.
