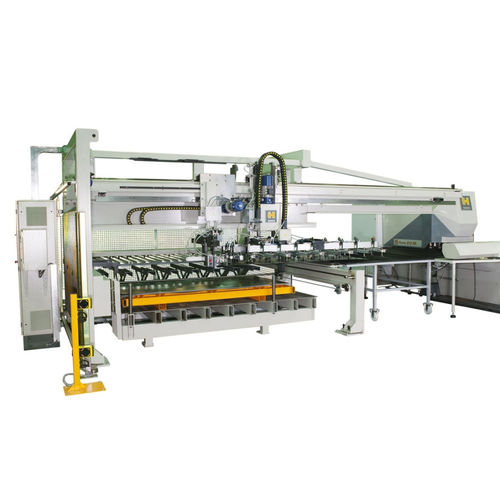

Système de chargement et déchargement de plaques SHEET TRANSFER 3015

automatique

Le SHEET TRANSFER 3015 est conçu pour le chargement de tôles depuis une palette jusqu'à une poinçonneuse CNC, et le déchargement des tôles poinçonnées depuis la table de la machine jusqu'à l'unité de gerbage. Le cadre principal de ce système est une structure rigide et boulonnée équipée de guides linéaires et de chariots motorisés. Il est composé d'un: Dispositif de chargement muni d'une unité de séparation des tôles et d'une unité de mesure de l'épaisseur : - La palette sur laquelle se trouvent les tôles, est déposée sur un bâti à l'aide de deux aimants pour la pré-séparation des plaques d'acier et 3 barres porte-butées pour calibrer le matériau. L'unité de chargement comprend un cadre portant les ventouses pneumatiques et un système pneumatique spécial (angle antérieur gauche) pour la séparation des tôles. Ce système pneumatique spécial secoue l'angle antérieur gauche de la tôle pour la séparer de celle qui est sous elle, avec l'aide également d'un jet d'air comprimé provenant d'un dispositif de soufflage (réglable en hauteur). - Le mouvement vertical du cadre portant les ventouses a 2 vitesses pour mieux séparer les tôles. Une fois que la tôle est soulevée, un dispositif spécial mesure son épaisseur pour vérifier qu'une seule tôle a été prise. Si c'est le cas, une table intermédiaire spéciale vient s'insérer entre la feuille soulevée et les autres feuilles sur la palette, à la même hauteur que la table de la poinçonneuse.
