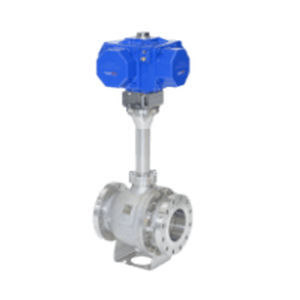

Vanne à boisseau sphérique C83

à commande pneumatiquedouble block and bleedà tourillon

Conception mécanique et construction spéciales Tige solide d'une seule pièce à couple élevé et durable. L'engagement directionnel étroit entre la tige et la bille garantit l'alignement du trou de décharge. Contrôle strict des matériaux et des tolérances de fabrication. Transfert de chaleur efficace Un espace étroit entre le diamètre intérieur de l'extension et le diamètre extérieur de la tige permet au joint de la tige de rester à une température ambiante de la tige permet au joint de la tige de rester à température ambiante. Cavité sans piège Trou de décharge sur la sphère amont de la bille pour éviter l'accumulation de pression dans la cavité. Etanchéité d'un seul côté ou auto-décharge pour un service bidirectionnel à pleine pression. Angle d'installation du chapeau flexible Jusqu'à 45° par rapport à l'axe vertical pour le chapeau de 12" (conformément aux directives BS6364). Jusqu'à 15° par rapport à l'axe vertical pour le chapeau de 6" (non conforme à la norme BS6364). Indicateurs de sens d'écoulement (pour les vannes à sens d'écoulement préférentiel) Flèches très visibles sur le corps et le chapeau. marque "T" sur la tige, indiquant la direction du trou de décharge. Modèles à double isolation / double blocage et purge disponibles sur demande Assemblage et garniture propres
