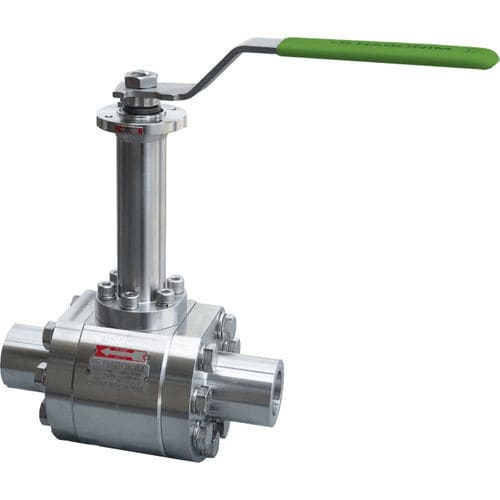

Vanne à boisseau sphérique flottant C28

à levierde contrôled'arrêt

Cryogénique haute pression Classe 2500, pleine pression différentielle pour les tailles jusqu'à 2″ (DN50) inclus, pression différentielle jusqu'à 103 bar (1494 psi) pour les tailles de 2½" (DN65) et plus avec des sièges hybrides. Les pièces sous pression sont conformes à la norme ASME B16.34, pour l'épaisseur des parois, et sont soumises à un essai d'éclatement de quatre fois la pression nominale pendant 5 minutes. Une tige à taille unique fabriquée dans un matériau à haute résistance à la traction est conforme à la norme ASME B16.34 et à la norme API 6D pour les exigences de la chaîne cinématique, ce qui permet d'obtenir un facteur de sécurité suffisant pendant le fonctionnement. Un siège hybride spécial, composé d'un boîtier métallique et d'un insert en polymère usiné en une seule unité, assure une fermeture étanche à la bulle (taux A), combinée à un couple de fonctionnement plus faible. Conception mécanique et construction spéciales Tige monobloc solide et durable à couple élevé. L'engagement directionnel étroit entre la tige et la bille garantit l'alignement du trou de décharge. Contrôle strict des matériaux et des tolérances de fabrication. Transfert de chaleur efficace Un espace étroit entre le diamètre intérieur de l'extension et le diamètre extérieur de la tige permet au joint de la tige de rester à une température ambiante permet au joint de tige de rester à température ambiante. Cavité sans piège Trou de décharge sur la sphère amont de la bille pour éviter l'accumulation de pression dans la cavité. Etanchéité d'un seul côté ou auto-relâchement de la pression pour un service bidirectionnel à pleine pression. Angle d'installation du chapeau flexible Jusqu'à 45° par rapport à l'axe vertical pour le chapeau de 12" (conformément aux directives BS6364). Jusqu'à 15° par rapport à l'axe vertical pour le chapeau de 6" (non conforme à la norme BS6364).
