Platine de positionnement Z MZA-19
motoriséede précisionà vis à billes

Platine de positionnement Z - MZA-19 - Haas Laser Technologies, Inc. - motorisée / de précision / à vis à billes
Platine de positionnement Z - MZA-19 - Haas Laser Technologies, Inc. - motorisée / de précision / à vis à billes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
Z
Type
motorisée
Autres caractéristiques
de précision, à vis à billes
Course

50 mm, 100 mm
(1,969 in, 3,937 in)

Vitesse

0,1 m/s
(0,33 ft/s)

Description

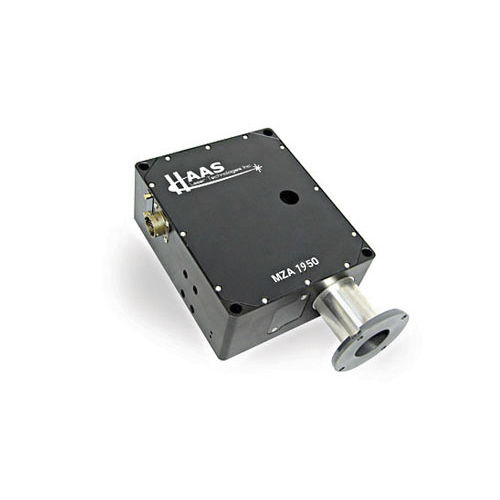

Nos unités motorisées d'axe des z sont fabriquées de l'aluminium anodisé à haute teneur et de l'acier inoxydable pour fournir le positionnement linéaire à grande vitesse de la diverse mise au point automatique et/ou des conceptions principales de processus de laser. Un moteur servo de C.C de couple élevé, une commande par courroie, et une vis de boule de précision fournir l'opération sans problèmes. L'étape linéaire est guidée par l'intermédiaire (4) des camions de recyclage miniatures de boule. Des limites de dépassement d'étape sont senties par les capteurs de proximité de non contact. Tous les composants de précision sont enfermés dans une clôture légère et intérieurement scellée. Les options incluent un encodeur pour l'usage comme commande numérique par ordinateur ont commandé l'axe des z. Les unités motorisées d'axe des z sont disponibles avec les courses linéaires de 50mm (2,0") et de 100mm (4,0"). Numéro de la pièce MZA-19-50-E de Haas montré ci-dessus. Téléchargez les dessins techniques pour chaque numéro de la pièce courant du côté droit. Téléchargez le lecteur d'Adobe PDF et le téléspectateur libres de SolidWorks du côté gauche.

---
