Centre d'usinage CNC 3 axes VC-400SS
verticalBT 40HSK A-63

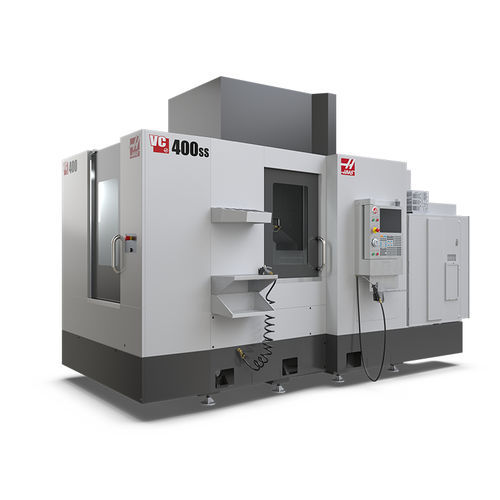

Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 2
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 3
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 4
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 5
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 6
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 7
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 8
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 9
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 10
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 11
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 12
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 13
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 14
Centre d'usinage CNC 3 axes - VC-400SS - Haas Automation - vertical / BT 40 / HSK A-63 - image - 15
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40, HSK A-63
Autres caractéristiques
à grande vitesse, à entraînement direct, avec changeur de palettes intégré
Course X

559 mm
(22,01 in)

Course Y

406 mm
(15,98 in)

Course Z

508 mm
(20 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

22,4 kW
(30,46 hp)

Vitesse d'avancement axe X

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Y

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Z

30 500 mm/min
(20 in/s)

Charge max. de la table

399 kg
(880 lb)

Poids max. outil

5,4 kg
(11,9 lb)

Temps de changement outil

1,8 s

Poids total

7 947 kg
(17 520,14 lb)

Description

Le VC-400SS représente la version ultrarapide du centre d'usinage à broche verticale VC-400 avec changeur de palettes, qui allie la polyvalence d’un centre d’usinage à broche verticale série VF de petite taille et la fonction de changement de palette du HMC EC-400. Le changeur de palettes entièrement intégré vous permet de configurer des travaux sur une palette, tandis que vous vous affairez à des pièces sur l’autre palette. Et pour une productivité accrue sur une nuit, il vous suffit de charger les deux palettes et d’appuyer sur le bouton de départ du cycle avant de rentrer chez vous. Pour une tâche impliquant un grand volume, configurez le même travail sur les deux palettes ou sur chaque palette différemment pour les productions mixtes ou à faible volume. Pour une production plus soutenue ou une opération entièrement automatique, une réserve de palettes à 6 stations, ainsi qu’un changeur d’outils à haute capacité sont disponibles. REMARQUE : Le magasin de palettes nécessite le changeur d’outils latéral 50+1 en option. Changeur de palette intégré avec palettes de rainures en T 559 mm x 368 mm Pièces de machine sur une palette durant la configuration de l’autre Palettisation automatique - 6 postes disponible
