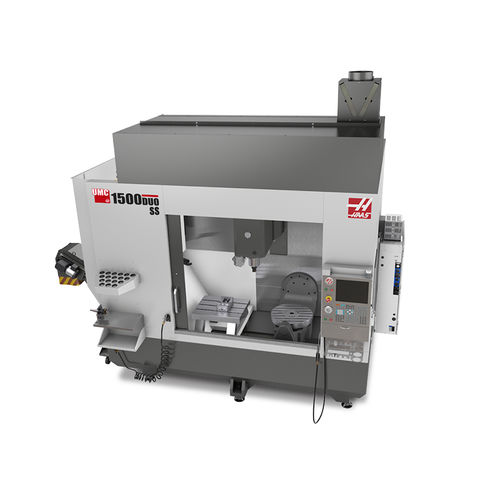

Centre d'usinage CNC 5 axes UMC-1500SS-DUO
universelBT 40HSK A-63

Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 2
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 3
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 4
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 5
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 6
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 7
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 8
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 9
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 10
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 11
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 12
Centre d'usinage CNC 5 axes - UMC-1500SS-DUO - Haas Automation - universel / BT 40 / HSK A-63 - image - 13
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
universel
Nez de broche
BT 40, HSK A-63
Nombre d'outils
30 outils
Fonction associée
de découpe
Autres caractéristiques
à grande vitesse, à entraînement direct, haute puissance
Course X

1 524 mm
(60 in)

Course Y

508 mm
(20 in)

Course Z

508 mm
(20 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

22,4 kW
(30,46 hp)

Vitesse d'avancement axe X

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Y

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Z

30 500 mm/min
(20 in/s)

Charge max. de la table

300 kg
(661 lb)

Poids max. outil

5 kg
(11 lb)

Temps de changement outil

2,8 s

Poids total

9 117 kg
(20 099,54 lb)

Description

Avec l’UMC-1500SS-DUO, vous avez deux machines en une : un centre d’usinage universel à 5 axes haute vitesse et un centre d’usinage à broche verticale polyvalent à 3 axes. Nous nous sommes inspirés de notre centre d’usinage universel UMC-750SS leader de l’industrie sur lequel nous avons étendu la course sur l’axe X et ajouté une table à rainures en T fixe 813 mm x 457 mm à côté du diviseur de type berceau axe double. Utiliser la table fixe pour régler le dispositif de serrage de la pièce pour les premières opérations comme les coupes en queues d’aronde sur notre matériel 5 axes ou l’usinage de la 6e face de vos pièces à 5 axes. Si la table fixe et le plateau diviseur de type berceau (à B0) sont de la même hauteur, vous pouvez fixer les pièces sur les deux parties et utiliser la machine dans sa totalité de la course sur l’axe X jusqu’aux pièces longues. Table à rainures en T fixe 32" x 18" (813 mm x 457 mm) Inclut le système de palpage intuitif sans fil
