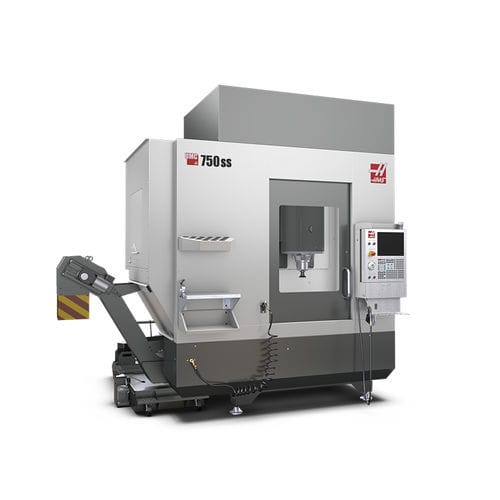

Centre d'usinage 5 axes UMC-750SS
universelavec table rotativeBT 40

Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 2
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 3
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 4
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 5
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 6
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 7
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 8
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 9
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 10
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 11
Centre d'usinage 5 axes - UMC-750SS - Haas Automation - universel / avec table rotative / BT 40 - image - 12
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
universel
Structure
avec table rotative
Nez de broche
BT 40, HSK A-63
Nombre d'outils
30 outils
Autres caractéristiques
à grande vitesse, de précision, à entraînement direct, haute puissance
Course X

762 mm
(30 in)

Course Y

508 mm
(20 in)

Course Z

508 mm
(20 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

22,4 kW
(30,46 hp)

Vitesse d'avancement axe X

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Y

30 500 mm/min
(20 in/s)

Vitesse d'avancement axe Z

30 500 mm/min
(20 in/s)

Charge max. de la table

300 kg
(661 lb)

Poids max. outil

5,4 kg
(11,9 lb)

Temps de changement outil

1,8 s

Poids total

6 463,8 kg
(14 250,24 lb)

Description

L’usinage à 5 axes constitue une méthode efficace pour réduire les réglages et augmenter la précision des pièces complexes et multicôtés. Les centres d'usinage universels Haas de série UMC sont des solutions économiques pour l'usinage 3+2 et l'usinage 5 axes simultanés. Le modèle UMC-750SS dispose d'une double tables "tilt in" grande vitesse intégrée avec un plateau de diamètre 500 mm doté de rainures en T et d'un alésage pilote de précision pour une grande polyvalence d'outillages de fixation. Le diviseur de type berceau autorise une inclinaison de +120 et -35 degrés et une rotation sur 360 degrés, pour un excellent dégagement d'outil et une capacité de prise en charge des pièces volumineuses. Inclut le système de palpage intuitif sans fil

Catalogues

UMC
UMC
3 Pages
