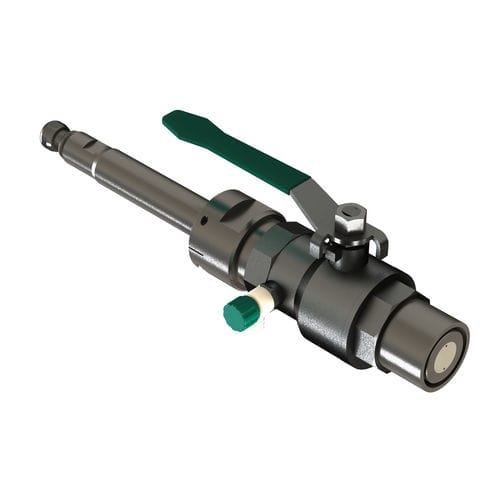

Capteur de vitesse linéaire Q-Eye PSC

Doppleren acier inoxydable

Le capteur d'insertion utilise la technologie avancée Pulse-Doppler. Le profil de vitesse de l'ensemble de la section transversale est capturé dans un maximum de 18 cellules de mesure. Le capteur à insertion est utilisé lorsque la conduite n'est accessible que de l'extérieur. Ce capteur est destiné à être utilisé dans des conduites pleines ou partiellement remplies, en combinaison avec un capteur de pression intégré. L'installation s'effectue au moyen d'une vanne à bille de 1,5" dans la tuyauterie existante. Le capteur d'insertion est monté au ras de la paroi intérieure de la conduite, ce qui permet de nettoyer les conduites sans retirer le capteur. De plus, le profil d'écoulement n'est pas modifié par le capteur lui-même. Si le capteur doit être retiré, il peut l'être dans les conditions du processus grâce à la vanne à bille intégrée. SPÉCIFICATIONS TECHNIQUES Capteur : Capteur de vitesse pour les tuyaux partiellement et entièrement remplis, y compris la vanne à bille En option, avec un transducteur de pression intégré pour la mesure du niveau Fréquence : 1 MHz Gamme : - Vélocité : ± 5.0 m/s - Niveau (transducteur de pression) : 0...0.2 bar ou 0...10 bar Incertitude de vélocité : ± 0,03 m/s de -1,5 m/s à +1,5 m/s ± 2 % de la lecture de -5,0 à -1,5 m/s et de +1,5 à +5,0 m/s Incertitude du transducteur de pression : - Linéarité : 0,5 % FS (0,2 bar) ou 0,25 % FS (10 bar) - Bande d'erreur 0 à 50 °C : max. 1.5 % FS (0.2 bar) ou 0.5 % FS (10 bar) Longueur du câble : 10 m inclus (max. 80 m) Matériau : Acier inoxydable 1.4301 (AISI 304) Dimensions Diamètre : 38 mm (1.5")
