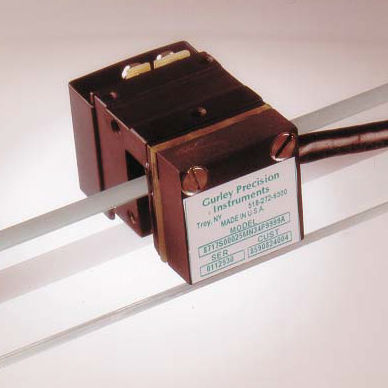

Codeur linéaire incrémental 9717

optiquesans contactnumérique

le codeur incrémental permet de mesurer directement la position ou la vitesse linéaire sans toucher la tête de lecture et la règle en verre. L'utilisation du codeur avec l'interpolateur HR2B ou HR2C offre une résolution optique amplifiée électroniquement et la sortie est générée sous forme d'ondes carrées quadratiques plus index à partir de pilotes de ligne différentiels RS422. Le codeur produit des sinusoïdes de sortie de phototransistor non tamponnées. Les ondes carrées en quadrature, l'index de gated et les données d'auto-test "watchdog" intégrées sont envoyées via les pilotes de ligne différentiels RS-422 pour générer des signaux de sortie numériques ou une résolution accrue. Les ondes carrées de sortie existent à 20 fois le nombre de lignes sur l'échelle HR2B ou à 1, 2, 3, 4, 5, 8, 10, 12, 16 ou 25 fois le nombre de lignes sur l'échelle HR2C. Le modèle 9717 est un codeur incrémental à haute résolution qui offre une mesure directe de la position linéaire ou de la vitesse sans contact entre la tête de lecture et la règle en verre.Lorsqu'il est utilisé avec l'interpolateur HR2B ou HR2C en option, sa résolution optique peut être augmentée électroniquement et la sortie fournie sous forme d'ondes carrées en quadrature plus index à partir de pilotes de ligne différentiels RS422.Le modèle 9717 fournit des sinusoïdes de sortie de phototransistor non tamponnées. Pour les signaux de sortie numériques ou une résolution étendue, nos boîtiers électroniques modèles HR2B et HR2C transmettent des ondes carrées en quadrature, l'index gated et les données d'auto-test intégrées "watchdog" via des pilotes de ligne différentiels RS-422. Les ondes carrées de sortie sont à 20 fois le nombre de lignes sur l'échelle avec le HR2B, ou à 1, 2, 3, 4, 5, 8, 10, 12, 16, ou 25 fois le nombre de lignes avec le HR2C. Veuillez vous référer à la fiche technique du HR2B/HR2C pour plus d'informations
