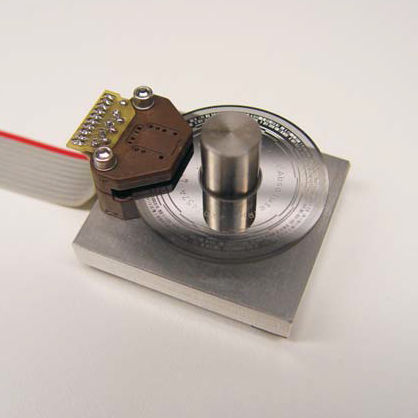

Codeur rotatif incrémental 7700 series

absoluoptiquesans contact

Le codeur incrémental et absolu virtuel est un codeur modulaire compact, sans contact, aux performances supérieures. Disponible dans de nombreuses résolutions et configurations, il est facile à installer et ses pistes de commutation optionnelles éliminent les capteurs à effet Hall pour les moteurs sans balais Les caractéristiques communes aux deux modèles sont les suivantes température de fonctionnement de --40C à +100C - Faible consommation d'énergie - ASIC optoélectronique à réseau phasé unique - Eclairage LED pour une longue durée de vie (>100 000 heures) Les systèmes incrémentaux (codeur 7700 + disque/moyeu) comprennent : Résolutions jusqu'à 5000 cycles/tour (20 000 points/tour, ou 0,018 degré/comptage) - Sortie onde carrée compatible TTL/CMOS, puits de 10mA - Signal d'index zéro standard une fois par tour - Commutation de moteur triphasé à 2, 4, 6 ou 8 paires de pôles (en option) Les systèmes virtuels absolus (codeur 7700 + disque/moyeu + décodeur VG, VH ou VJ) comprennent : - Résolutions de 12 bits (4 096 pas) à 24 bits (16 777 216 pas) par tour - Position absolue réelle après une petite initialisation, en fonction du diamètre du disque - voir le tableau de la bibliothèque de disques pour les angles d'initialisation - Les circuits de décodage compacts fournissent des sorties parallèles (VG), USB (VH) ou série SSI (VJ) à l'échelle de l'octet . Veuillez vous référer aux fiches techniques des différents décodeurs pour plus d'informations - Détection d'erreurs pseudo-aléatoires et en quadrature intégrée et brevetée pour une grande fiabilité
