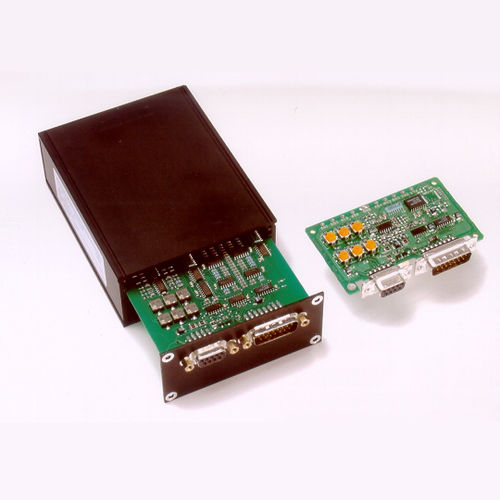

Interpolateur HR2B and HR2C

Les interpolateurs haute résolution HR2B/HR2C de Gurley Precision Instruments améliorent les taux de résolution des codeurs rotatifs modulaires 9710 ou des codeurs linéaires modulaires 9717 de 80 fois le nombre de lignes des disques ou des balances. Ces composants créent des ondes carrées en quadrature, soit 25 fois le nombre de lignes. Ils délivrent également des ondes carrées 20 fois plus nombreuses. Le HR2B et le HR2C sont tous deux intégrés avec des index à déclenchement par quart de cycle et des systèmes de circuits "chien de garde" qui suivent les formes d'onde analogiques des encodeurs. SPÉCIFICATIONSHR2BHR2ApplicabilitéPour utilisation avec les codeurs incrémentaux modulaires Gurley modèles 9710 et 9717Signes d'entréeCourant de phototransistor complémentaire s tous les canauxPuissance d'entrée+5,0 ± 0,25V @ 125 mA max, à l'exclusion des exigences de terminaison de la transmission l ine ; cons ultencodeur fiche technique pour les exigences de puissance du codeurSignes de sortieQuadrature des ondes carrées à INT fois le nombre de lignes sur le di sc ou l'échelle. La sortie du chien de garde (FLT) est faible lorsque les formes d'onde du codeur analogique sont défectueuses ou se détériorent.Dispositif de sortieRS-422 pilote de ligne différentiel tous canaux (26ET31 ou égal)Facteur d'interpolation (INT)201, 2, 5 ou 10*Fréquence d'entrée, max25 kHz100 kHz*Fréquence de sortie, maxINT = 20 : 500 kHzINT = 01 : 100 kHzINT = 02 : 150 kHzINT = 05 : 300 kHzINT = 10 : 500 kHzErreur d'interpolation, max±0,1 quantum. Il s'agit de l'erreur maximale observée aux transitions de l'onde carrée de sortie ; elle n'inclut pas l'erreur du codeur (voir la liste des données spécifiques du codeur), ni l'erreur de quantification, qui est toujours ±½ quantum
