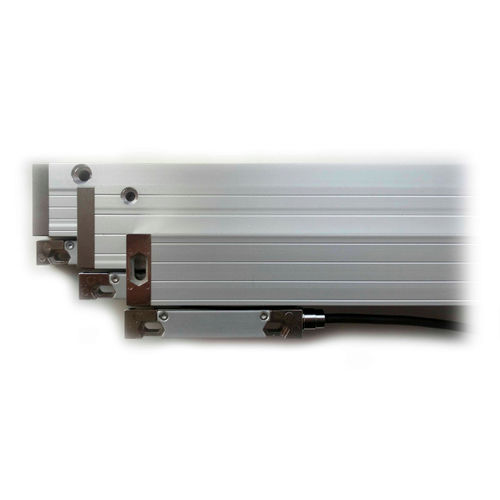

Codeur linéaire incrémental LR series

optiquerobusteIP53

Les modèles LR18, LR25 et LR35 sont des codeurs linéaires incrémentaux optiques conçus pour une longue durée de vie dans des applications de moyenne à haute performance. Le LR18 compact offre des longueurs de mesure allant jusqu'à 1,2 m (48") ; et les LR25 et LR35, plus robustes, ont une longueur de mesure maximale de 3,2 m (126")*. Les deux modèles sont dotés d'un ASIC interne fiable qui permet d'obtenir une résolution aussi fine que 0,1 pm après un décodage en quadrature 4X dans le circuit de l'utilisateur. Le dispositif de sortie pour les ondes carrées en quadrature et le signal d'index est un pilote de ligne différentiel équilibré EIA/RS-422. Pour les utilisateurs qui préfèrent fournir leur propre interpolation, les sorties analogiques sont disponibles sous forme de signaux 11 -pA ou 1 -V. Des roulements à billes de précision permettent à la tête de lecture de traverser la graduation en verre à des vitesses pouvant atteindre 2 m/s (80 in/s). Le système est protégé selon la norme IP53 par une extrusion d'aluminium et des clapets d'étanchéité en caoutchouc. Les encodeurs sont interchangeables avec plusieurs marques concurrentes populaires. Section, mm (in)18 x46(0,71 x 1,81)25 x52(0,98 x 2,05)35 x62(1,38x 2,44)Longueur de mesure ML, mm (in)DCRM ML, mm (in)70-1240(3-48)70-3190(3-126)70-3070 (3-121)1140-3190 (45-126)1140 -3190 (45-121)Longueur totale, mm (in)ML + 105 (ML + 4.2)Poids, kg (lb)0.075+ 1.0/m(0.18 +0.03/in)0.075+ 1.95/m(0.20 + .09/in)0.075+ 3.60/m(0.20 + .09/in)Résolution, μm (après 4X de l'utilisateur)1, 20.1, 0.2, 0.5, 1, 2, 5 ou 10 μmAccuracy (à 20°C)Classe A : ±3 μm/m ("±36 μmAccuracy/ft)Classe B : ±5 μm/m ("±60 μm/ft)Classe C : ±10 μm/m ("±120 μmAccuracy/ft)Hystérésis0.5 μm (20 μin)Puissance d'entrée5V ± 0,3V @ 150mA maxpour les signaux TTL120mA max pour les signaux analogiquesSortie analogique311 μApp (OUT= A) ou 1 Vpp
