Codeur rotatif miniature R112 series

incrémentaloptiqueà arbre plein

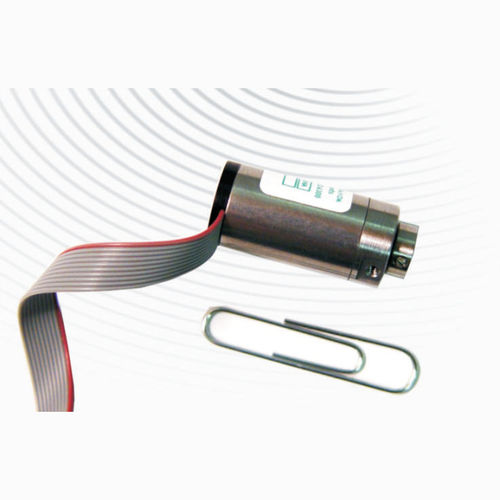

La série R112 de Gurley Precision Instruments est un codeur rotatif incrémental optique miniature conçu pour des applications industrielles légères dans lesquelles il requiert une résolution supérieure dans un petit emballage. Toutes les unités ont une spécification standard d'avoir un éclairage LED qui peut durer environ 100.000 heures. Il est également équipé de photodétecteurs différentiels conçus pour assurer la stabilité du signal. Pour sa fiabilité, il utilise une seule carte et des composants électroniques montés en surface. De plus, l'unité comprend un RS-422, qui est une sortie différentielle pour l'immunité au bruit. Mini-encodeur rotatif incrémental Gurley, modèle R112 Série : R112 Dia. : 0,47" 12mm Max. Précision : 500 Max. Résolution : 32,000 (Comptes/Rev.) Notes : Arbre creux plein ou aveugle Voir NoteModèle R112Compte maximal de lignes sur le disque500Cycles maximals/tour (ondes carrées quadruples)8 000Compte maximals/tour (après décodage quadruple)32 000Interpolation interne des ondes carrées1X, 2X, 3X 4X,5X, 8X, 10X, 12X, ou 16X Erreur du codeur, ± arcsec1150 (standard)Fréquence de sortie maximale, kHz1X ondes carrées1002X, 3X, 4X ondes carrées1505X, 8X ondes carrées30010X, 12X, 16X ondes carrées500Couple de démarrage, en onces (N-m) à 20°C0.028(2x10-4)Couple de fonctionnement, en onces (N-m) à 20°C0.015(1.1x10-4)Moment d'inertie, en oz-s2(g-cm2)5.7 x 10-6(0.4)Poids maximum, en oz (g)1.0 (30)Charge radiale ou axiale max. sur l'arbre, en lb (N)20.7 lb (3)Durée de vie du roulement avec 0.25lb charge radiale31 x 1010révTempérature de fonctionnement, °F (°C)4La norme est de 32 à 158 (0 à 70) ; l'extension est de 40 à 185 (-40 à +85) Humidité, % rh, sans condensation98Choc30 g (300 m/s2)Vibration10 g (100 m/s2)EtanchéitéIP50Voir noteModèle R112Compte de lignes maximum sur le disque500Cycles maximums/rév
