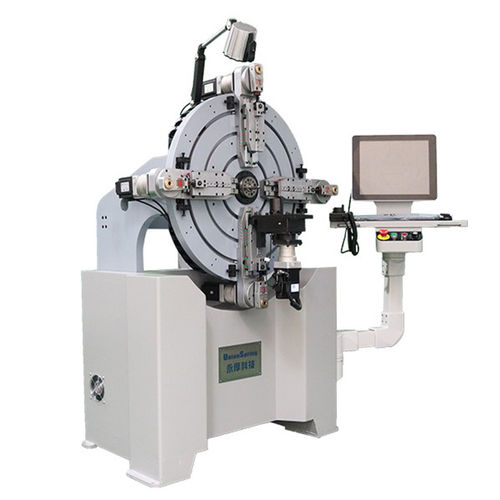

Machine de bobinage de fils UN-650

module

1. Les 6 axes de la machine sont l'arbre d'alimentation en fil, l'arbre d'enroulement, l'arbre d'arrangement du fil et l'arbre du bras (4 axes). La partie formation est complétée par l'arbre du bras. Chaque axe est indépendant et interrelié. 2. Dispositif d'alimentation en fil indépendant, qui peut réaliser l'alimentation en fil simple et multiple, et l'alimentation en fil de n'importe quelle longueur 3. Le dispositif de rotation du noyau est situé derrière la carte, et le servo est contrôlé séparément, ce qui permet d'effectuer une rotation avant et arrière de 360 degrés 4. L'arbre d'enroulement est directement installé sur l'arbre du bras, et il y a deux ensembles de servocommandes synchrones. Il peut réaliser un enroulement avant et arrière, un enroulement dense et un enroulement à pas variable, et peut réaliser un enroulement simple, multicouche et simple. 5. Adopte un servomoteur importé, un réducteur planétaire importé, une grande précision de fonctionnement 6. Le module de haute intelligence du système de contrôle peut générer automatiquement des codes d'erreur. Paramètres techniques Diamètre du fil Fil rond émaillé ：Φ0.5-3.0mm Fil plat en cuivre ≤ 30mm2 2.0MM≤W≤12.0MM 0.3MM≤T≤5.0MM Axe 6 plage d'alimentation en fil 0.1~N+1 Hauteur des câbles ≤60mm Axe libre Max. Longueur de travail ≤60mm Servo d'alimentation en fil 2.7kw Servo de l'axe d'enroulement 1.0kw Servo de l'axe du bras 1.0KW*4 L*L*H 1500*1250*1700(mm) poids 900 KG
