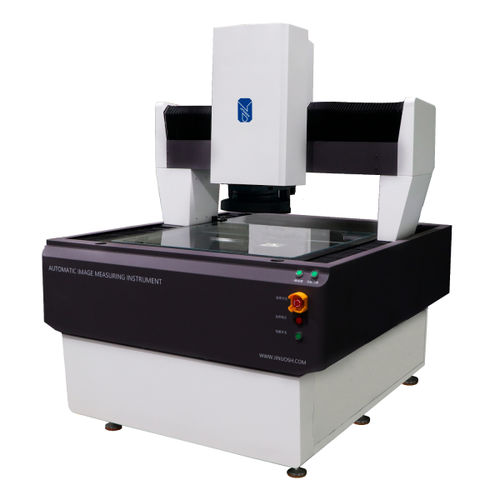

Machine de mesure d'angle FMV800

de diamètrede contourde fissure

Spécifications - Plage de déplacement de l'axe XY : 600 mm x 800 mm - Plage de déplacement de l'axe Z : 200 mm - Caméra : 20MP noir et blanc FOV - Mode de mesure à large champ de vision : 600mm×800mm - Mode de mesure de haute précision : 530mm×730mm - Grossissement : Objectif 0,7X-4,5X, grossissement du moniteur :30X-240X - Hauteur maximale de la pièce mesurée : 200 mm - Résolution : 0,1 μm Précision de mesure Mode de mesure à large champ de vision - Scène fixe (sans mouvement) : ±3,0μm - Stade en mouvement : ±(5+0,05L)μm Mode de mesure de haute précision - Stade fixe (sans mouvement) : ±1,5μm - Stade mobile : ±(2.8+0.05L)μm Précision de répétition Mode de mesure à large champ de vision - Scène fixe (sans mouvement) : ±1,0 μm - Stade mobile : ±2,0 μm Mode de mesure de haute précision - Stade fixe (sans déplacement) : ±0,5μm - Stade mobile : ±1,5μm - Plage de mesure de l'axe Z (sans déplacement) : ±3,5 mm Précision de mesure de l'axe Z - Stade fixe (sans déplacement) : ±2μm - Stade mobile : ±（6.0+L/100）μm - Nombre maximal de positions mesurables en une seule fois : 500 - Nombre maximum de pièces mesurables en une seule fois : 200pcs Fonction - Test automatique : placer et mesurer avec une seule touche, identifier automatiquement les positions de mesure, test automatique, déterminer automatiquement le résultat OUI ou NON - Placement arbitraire des produits : Prend en charge le placement arbitraire, peut rechercher la cible de mesure - Fonction de balayage : balayage et lecture du code QR sur le rapport d'inspection pour lire le fichier de configuration, évitant ainsi les erreurs de programme - Stockage des données : les résultats des mesures et les informations relatives à la date, à l'heure et au numéro de lot sont automatiquement enregistrés - Sortie des données : création de rapports de résultats d'inspection et de rapports statistiques à l'aide d'une seule touche
