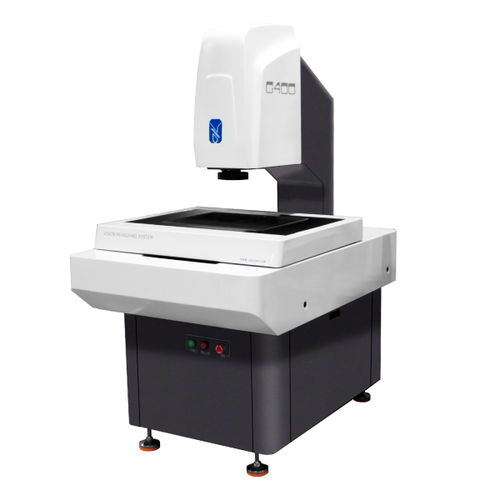

Système de mesure vidéo G400de diamètrede positionde vision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Grandeur physique
- de diamètre, de position, de vision, du champ de vision (FOV), de distance, de forme, d'angle, de contour, d'arrondi, de concentricité, de fissure, de clarté d'image, dimensionnel, géométrique
- Technologie
- par caméra, vision, à laser, 3D, vidéo, à calibre universel, électronique, visuel, 2D
- Mode de fonctionnement
- automatique, CNC, en continu
- Produit mesuré
- de pièces, pour PCB, de bande, d'arbre, pour module LED, pour arbre moteur, d'outil, palier, de feuille métallique, pour wafer, pour mesure du diamètre intérieur, pour semi-conducteur, pour circuit intégré, pour panneaux, de roulement, pour lentilles ophtalmiques, pour lentilles optiques, pour pignons
- Applications
- pour l'industrie automobile, pour applications industrielles, pour contrôle, de laboratoire, pour l'industrie horlogère, pour l'électronique, pour étalonnage, pour ligne de production, pour applications médicales, pour test de composant, pour calibration
- Configuration
- portable, mobile, vertical, horizontal
- Autres caractéristiques
- de haute précision, sans contact, multicapteur, multi-capteur, avec lecture numérique, 2 axes, à grande vitesse, angulaire, à large champ de vision, haute résolution
Description
Système de mesure vidéo automatique de la série G
Mesure automatique par lots, pour vous libérer les mains
La série G est idéale pour une grande variété d'applications d'inspection industrielle nécessitant à la fois des mesures visuelles et tactiles.
Caractéristiques
mesure automatique de haute précision, lentille automatique, temps variables automatiques de haute précision.
rail de guidage à roulement à air, pas d'usure, vis de guidage à rectification de précision, haute vitesse, pas de jeu, sensible et fiable, positionnement précis, haute précision de mouvement
✦Fonctions automatiques du joystick : mise au point automatique, mesure automatique du bord, réglage automatique de la lumière de la lampe, rapport de commutation automatique, garantie d'une grande efficacité de la mesure.
le logiciel est pratique à utiliser et correspond aux habitudes d'utilisation du logiciel international Microscope Office.
contrôle en boucle automatique sur quatre axes.
caméra couleur haute définition.
✦Le programme CNC est hautement éditable.
✦La base en granit de haute précision, la plate-forme de travail, le pilier, assurent la stabilité à long terme.
Spécification :
- Plage de mesure (mm) (X-Y-Z) : 400x300x200
- Reproductibilité（μm） : 1.0
- CCD : Caméra couleur
- Grossissement : Objectif 0.7X-4.5X, grossissement du moniteur :40X-245X
- Distance de travail : 82mm
- Logiciel : Logiciel JINUOSH A-VM SYSTEM
- Résolution de l'échelle linéaire : 0,1μm
Système d'entraînement :
- Commande CNC, système de commande servo CA en boucle fermée, commande par joystick, souris ou clavier
- Éclairage : Source lumineuse annulaire programmable à 7 anneaux et 8 régions à LED blanches, source lumineuse à transmission à LED vertes + source lumineuse coaxiale
- Poids : 420KG
- Dimension(mm)(L-L-H) : 810×1200×1650
---
