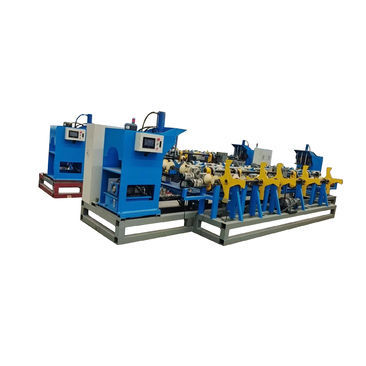

Machine à rainurer automatique

pour tuyaux

La machine à rainurer automatique à double tête et à deux stations est une nouvelle génération de machine à rainurer automatique pour tubes développée et produite par notre société avec une technologie avancée. 1. Modèle : encocheuse automatique à 4 têtes 2. Spécification du tube de base usinable : DN25-DN300, 3-6 mètres de long et moins de 8 mm d'épaisseur ; 3. La puissance nominale de l'équipement est de 19KW ; 4. Dimensions totales : 9m de long * 6m de large * 2,5m de haut 5. Efficacité de traitement : deux peuvent être traités en 30 secondes environ en fonction des différents diamètres de tuyaux ; 1. Le moteur d'alimentation entraîne la plaque d'alimentation pour déplacer le tuyau du support de matériau vers la première station longue prédéterminée ; 2. Ajuster la longueur prédéterminée gauche et droite du tuyau ; 3. Le mécanisme de translation de la chaîne déplace le tuyau vers la première station d'encochage pour l'encocher. Le tube est envoyé à la position désignée de la tête de grugeage, le cylindre à rouleaux descend et le cylindre de la tête descend à la position désignée ; le moteur fait tourner la molette et le tube ensemble, et le cylindre à huile continue à descendre pour achever le pressage de la rainure. En même temps, le deuxième groupe de tubes continue d'être alimenté et fixé en longueur ; 4. Lorsque la première station est terminée, le mécanisme de translation de la chaîne fonctionne et les deux tuyaux sont déplacés vers la deuxième station de longueur prédéterminée, tandis que le deuxième groupe de tuyaux est déplacé vers la première station de pression pour le traitement des rainures ; 5. Le mécanisme de translation de la chaîne fonctionne pour déplacer les deux tuyaux vers la deuxième station de pressage des rainures ; 6. Fonctionnement cyclique ;
