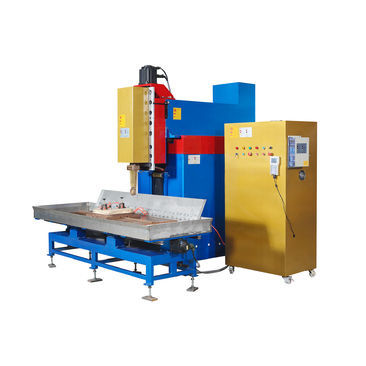

Machine de soudage par résistance FNS

automatiqueCNCà la molette

En fonction des caractéristiques de la soudure entre la cuve de l'évier et l'égouttoir de l'évier, qui sont des lignes courbes sur une surface plane en 2D, la machine a adopté quatre servomoteurs, une liaison à quatre axes et un système de contrôle centralisé, pour souder automatiquement la cuve de l'évier et l'égouttoir. Pour souder, il faut d'abord fixer la pièce par le mandrin à vide sur la plate-forme de soudage, obtenir la position en fonction de chaque bord caractéristique de l'évier, puis en utilisant le principe de soudage de la machine à souder par résistance avec le système CNC, les servomoteurs entraînent "la plate-forme de soudage vers le bas se déplace de gauche à droite le long de l'axe linéaire X. Le bras de soudage vers le haut se déplace avant et après le bras de soudage vers le bas",Le bras de soudage vers le haut se déplace avant et après le long de l'axe linéaire Y, la tête de soudage se déplace vers le haut et vers le bas le long de l'axe linéaire Z, le rouleau d'électrode de soudage tourne de 360 degrés le long de l'axe de rotation A", les 4 axes agissent en même temps, conformément au programme pour réaliser une automatisation complète du soudage. Axe linéaire X : utilisé pour entraîner la pièce à souder et la plate-forme de soudage à se déplacer dans les directions gauche et droite de manière alternative ; Axe Y : sert à entraîner le bras de soudage pour qu'il se déplace dans les directions avant et arrière dans un mouvement alternatif ; Axe de rotation Z : utilisé pour entraîner la tête de soudage dans un mouvement de va-et-vient vers le haut et vers le bas ; A Axe de rotation : permet d'entraîner le rouleau de l'électrode de soudage vers le haut pour qu'il tourne sur 360 degrés de liberté. 2.1 Par rapport à la machine à souder manuelle pour évier, ce type de machine à souder automatique pour évier CNC peut souder l'évier d'une longueur maximale de plus de 2 mètres ou de 3 mètres la longueur de l'égouttoir de l'évier est illimitée ; 2.2 Contrôle intelligent CNC, qualité de soudage élevée, bonne uniformité de soudage, bonne apparence de l'évier ;
