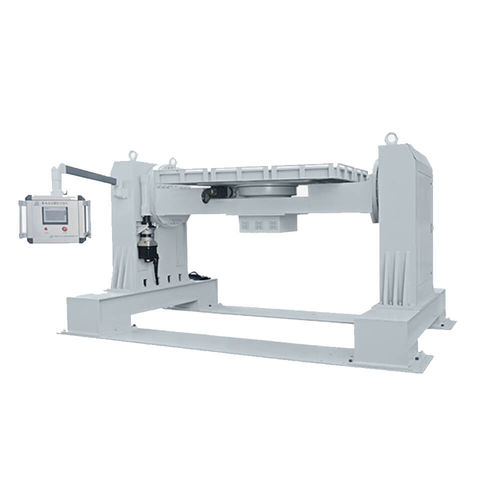

Testeur de rotation des batteries pour les applications automobiles
Test de sécurité pour un seul élément de stockage
1.Objet du test : Bloc ou système de stockage de la batterie
2.Faire tourner le bloc-batterie de 360° autour de l'axe X à une vitesse de rotation de 6°/s ; ensuite, le faire tourner de 90°, 180°, 270°, 360°, et rester en place pendant une heure après chaque mouvement. Arrêtez ensuite et observez pendant 2 heures.
3.Faire tourner le paquet de piles de 360° autour de l'axe Y avec une vitesse de rotation de 6°/s ; ensuite, le faire tourner de 90°, 180°, 270°, 360°, et rester pendant une heure après chaque mouvement. Arrêtez ensuite et observez pendant 2 heures.
4.Accepter la norme : Le bloc-batterie ou le système ne présente aucune fuite d'électrolyte, aucune rupture au niveau du boîtier, aucun incendie ni aucune explosion. La connexion est fiable, la structure est intacte, la valeur de la résistance d'isolation n'est pas inférieure à 100 Omega /v.
Paramètres techniques :
Angle de rotation-360°~+360°(réglable)
Vitesse de rotation1°/s-12°/s réglable
Direction de rotation : commutation automatique des axes X/Y
Espace d'essai maximalW2500 X D2000X H1000mmW3000 XD2000 X H1000mm
Charge d'essai max. Charge d'essai maximale1000KG2000KG
Dimension globale maximaleW4650 X D2780X H2400mmW5470 X D2570X H2510mm
Dimension du plateau tournantW2500 X D2000X H100mmW2000 X D1000X H112mm
Poids de l'équipementApprox 5 tonnesApprox 8 tonnes
Mode de contrôleContrôle par écran tactile PLC + télécommande PC (double contrôle)
Mode de fonctionnement1. Mode de programmation : adopte une conception entièrement automatique, après avoir placé le bloc-batterie sur la plaque rotative, appuyez sur le bouton de démarrage. L'ensemble du test s'effectuera automatiquement selon le programme. La rotation des axes X/Y peut être commutée automatiquement sans réglage manuel.
2.Mode Valeur fixe.
WorkbenchLa rotation des axes X/Y peut être commutée automatiquement.
---
