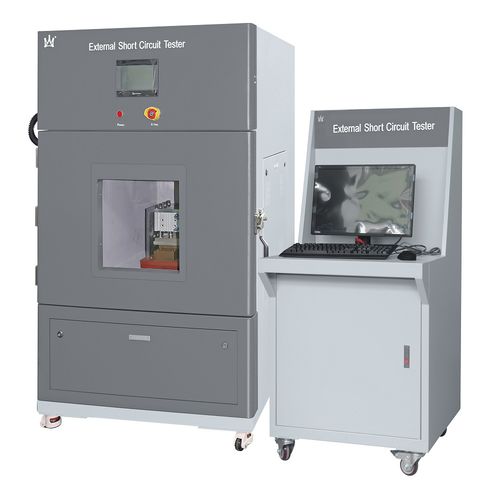

Chambre de test de court-circuit BE-XL series

pour batteriepour machine d'essai de matériauxà fort courant

Chambre d'essai de court-circuit de batterie à courant élevé Exigences des normes pertinentes : 1. Objet de l'essai : bloc-batterie et système 2. Conditions d'essai : - La température d'essai doit être de 20±10℃ ou plus. (Selon la demande du fabricant du système de batterie). - Tous les dispositifs de protection qui affectent la fonction des objets d'essai et qui sont liés aux résultats de l'essai doivent être en fonctionnement normal au début de l'essai. 1. Les contacteurs principaux utilisés pour la charge et la décharge doivent être fermés pour indiquer le mode véhicule réalisable et le mode autorisant la charge externe. S'il n'est pas possible de réaliser l'essai en une seule fois, il faut procéder à deux essais ou plus. 2. Les bornes positives et négatives de l'objet testé sont connectées l'une à l'autre pour créer un court-circuit. La résistance de la connexion (y compris le câblage) utilisée pour créer le court-circuit ne doit pas dépasser 5mΩ. 3. Maintenez le court-circuit jusqu'à ce que l'une des conditions suivantes soit remplie et que le test soit terminé. - La fonction de protection de l'objet testé fonctionne et le courant de court-circuit est interrompu. - Une fois que la température de l'enveloppe de l'objet testé est stable (le gradient de température est inférieur à 4℃dans les 2 heures), le court-circuit se poursuivra pendant au moins 1 heure. 6. Après l'essai, observer pendant 2 heures à la température ambiante. Paramètres techniques : Courant de fonctionnement max. Courant de fonctionnement : 10000A, 16000A Courant transitoire max. Courant transitoire : 12000A, 16000A Temp. Temp : Température ambiante Résistance interne : ＜1mΩ, ＜5mΩ, ＜10mΩ, ＜20mΩ, ＜50mΩ, ＜100mΩ (en option) Mode de contrôle : Close PLC touch screen control + computer remote control + remote control
