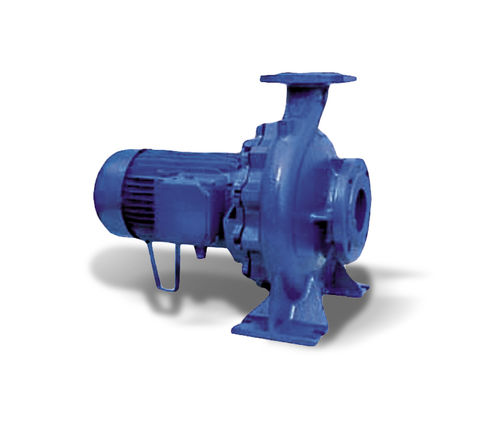

Pompe centrifuge DN 25 - 200

à eauélectriqueà amorçage standard

La nouvelle série est une pompe centrifuge de roue à aubes simple couplée par un axe à un moteur asyinchronous totalement inclus. Le refroidissement de moteur est obtenu au moyen de ventilation externe ; l'enveloppe de pompe est équipée de pieds d'attache pour toutes les pompes couplées aux moteurs jusqu'à la taille 132. Une plus grande taille de moteur, de B3/B5, sont couplées pour pomper des enveloppes sans pieds d'attache. Le joint d'axe est du type mécanique. Les données d'exécution montrées sur le guidelist et sur la plaque signalétique se rapportent au devoir continu et à l'eau claire (³ spécifique de poids 1000 Kg/m) avec une tête manométrique d'aspiration de 2 mètres. Des têtes plus élevées, jusqu'à 6÷8 dose, est possible mais l'écoulement résultant est réduit. Les tubes d'aspiration doivent être totalement scellés et diamètre toujours plus grand ou au moins égale à cela du nozle d'aspiration. De toute façon la vitesse liquide interne doit ne jamais excéder 2 m/sec à l'aspiration et 3 m/sec à la livraison. Dans la version à flasque, les dimensions d'ajustage de précision d'enveloppe et de pipe sont selon des normes DIN 24255.
