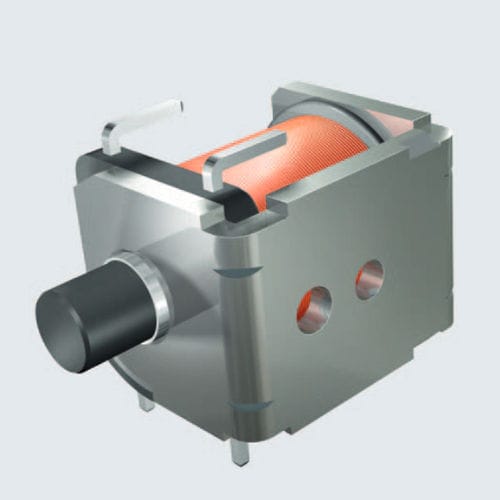

Électro-aimant tirant 256

linéaireà simple effetDC

Les dispositions générales relatives aux "appareils et composants électromagnétiques" ont été prises en compte conformément à la norme DIN VDE 0580 lors du développement/de la conception Ce solénoïde à courant continu (CC) à simple action avec plongeur et barre de culasse perforée utilise une conception d'actionneur de traction rentable. Le plongeur à revêtement glissant est monté dans un manchon en laiton. La limitation de la course est configurée en externe par le client Si nécessaire, et pour un coût supplémentaire, vous pouvez recevoir -Un ressort de rappel supplémentaire pour le piston -Une barre d'étrier avec filetage latéral -Un piston avec un filetage interne ou une rainure (conception d'actionneur de traction) -Un piston avec une tige de poussée supplémentaire (conception d'actionneur de poussée) -Un piston ou un noyau polaire avec un disque anti-adhésif supplémentaire (décharge de rémanence) Conception de la bobine Le corps de la bobine comporte deux broches de connexion à profil carré, montées radialement. Moyennant un supplément, la longueur des broches radiales peut être adaptée aux besoins du client. D'autres connecteurs de bobine peuvent également être fournis moyennant des frais supplémentaires (pour les outils spéciaux de corps de bobine). Classe de protection IP00, DIN EN 60529 (VDE 0470-1)Classe thermique B (seuil de température 130 °C), VDE 0580 Courbes caractéristiques de la force magnétique Les forces magnétiques indiquées supposent un facteur de bobinage moyen, un échauffement maximal et 90% de la tension nominale. Pour une production en série, réduire les forces indiquées par un facteur de ~0,8.
