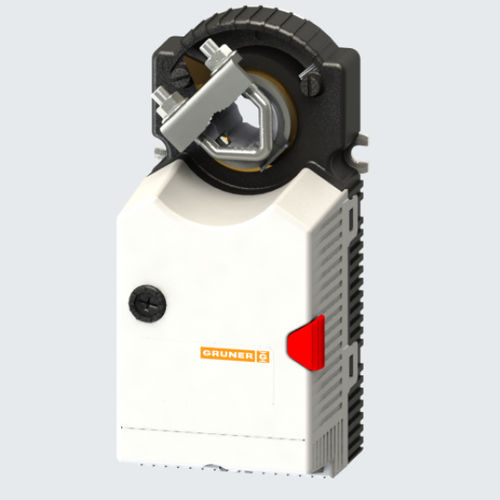

Actionneur de registre électrique UL-225-024T-070-S2

rotatifpour installation de ventilation

Actionneur rotatif pour le réglage des clapets dans les installations HVAC -Commande à 2/3 points -Interrupteur auxiliaire2x réglable librement -Taille du clapet jusqu'à environ 17,2 pi² [1,6 m²] -Système d'accouplement de l'arbre ◊ 0,31-0,47 in [8-12 mm] Ø 8-16 mm (0,31-0,63 in) Données techniques Données électriques Plage de tension nominale : 19...29 VAC/DC Puissance absorbée moteur (mouvement) : 2,0 W Consommation électrique en veille (position finale) : 1,0 W Taille du câble : 3,0 VA Commande : 2-/3-point Signal de retour Interrupteur auxiliaire : 2x SPDT (Ag) Charge de contact : 5 (2,5) A, 24 VAC Connexion moteur : bornes à vis, 3 broches AWG 22-14 [0,5...1,5 mm²] Raccordement du potentiomètre de retour : - Connexion interrupteur auxiliaire : bornes à vis, 6 broches AWG 22-14 [0,5...1,5 mm²] Connexion GUAC : - Données fonctionnelles Taille du clapet : jusqu'à environ 17,2 pi² [1,6 m²] Vitesse synchronisée : - Sens de rotation : sélectionné par un interrupteur Commande manuelle : débrayage du réducteur avec un bouton bouton-poussoir, à réarmement automatique peut être limité par des butées mécaniques butées mécaniques réglables Niveau de puissance acoustique : < 45 dB(A)
