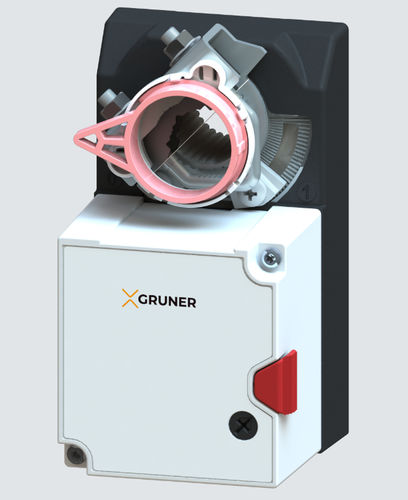

Actionneur de registre électrique 227-024-10

rotatifIP54compact

Actionneur rotatif pour le réglage des clapets d'air pour le contrôle de la pression dans les installations HVAC -Commande(0)2...10 VDC -Capteur300 Pa (dynamique) -Taille du clapet jusqu'à environ 2 m² -CommunicationPP-Bus -Collier d'accouplement de l'arbre ◊ 8-15 mm / Ø 8-20 mm Données techniques Données électriques Plage de tension nominale : 19...29 VAC/DC Puissance absorbée moteur (mouvement) : 2,5 W Consommation électrique en veille (position finale) : 1,5 W Taille du câble : 5,0 VA Commande : (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA / Rext. = 500 Ω Signal de retour : (0)2...10 VDC, max. 0,5 mA Contrôle de priorité : fermé / Pmin / Pmax / ouvert Connexion moteur : câble 1000 mm, 4 x 0,75 mm² (sans halogène) Connexion GUAC : - Connexion GUIV : via le connecteur de diagnostic et signal de retour U Communication : PP-Bus (1200 Bd, max. 15 VDC) Capteur Calibrage : 300 Pa, ajustement de la hauteur nécessaire (300 Pa = 1,2 in H2O), principe de mesure dynamique Plage de mesure : 0...300 Pa Pression d'éclatement : 1 bar Valeur nominale : Pmin / Pmax / Pconst en fonction de Pnom Milieu : air 0....70°C / 5...95% H.R., sans condensation Position de montage : indépendante de la position Connexion : Ultem 2200 / clip tube Ø 4-6 mm
