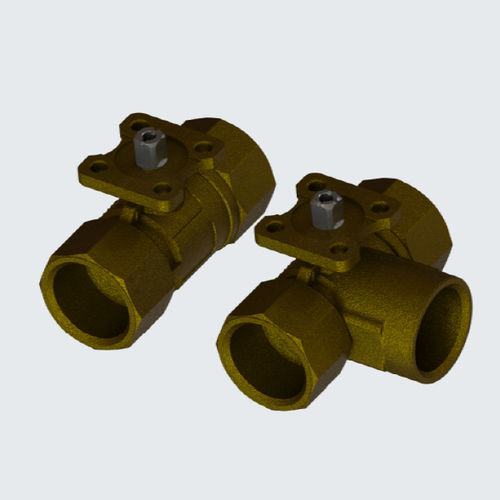

Vanne à boisseau sphérique BOFB...K...B

électriquede contrôle de débitpour eaux chaudes

Vanne à bille de contrôle pour le contrôle du débit d'eau chaude et froide et des solutions Glykol (max. 50%) dans les systèmes HVAC en conjonction avec un actionneur rotatif Données techniques Vanne Disque d'écoulement : avec et sans disque d'écoulement Fluides : - eau chaude et froide (VDI 2035) - eau avec glycol (max. 50%) - vapeur 121°C à 103 kPa Pression de fermeture ps : 1380 kPa Pression différentielle pmax : 600 kPa (sans disque de débit) 340 kPa (avec disque de débit) Note de pression différentielle : 240 kPa (fonctionnement silencieux) Caractéristique de débit : pourcentage égal à la vanne 2 voies/3 voies linéaire à la vanne 3 voies en bypass (VDI/VDE 2178) Taux de fuite : < 0.01% de la Kvs, < 1% pour l'orifice de bypass étanche Raccordement : filetage femelle (Rp, ISO 7/1) Angle de rotation : 0...max. 90° Position de montage : verticale à horizontale (par rapport à l'arbre) Matériaux Boîtier : laiton (DIN EN 12165, CW617N) Boule du robinet : acier inoxydable (EN 10088-2) Arbre de vanne : acier inoxydable (EN 10088-2) Joint d'arbre de vanne : 2 x joint torique EPDM Joint d'étanchéité : PTFE avec partie en graphite et joint torique en EPDM Disque d'écoulement : AMODEL AS 1145HS Lubrification : conformément à l'homologation
