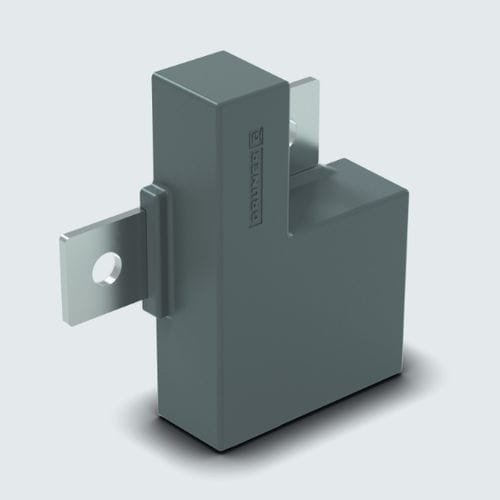

Relais électromécanique 12 Vcc 760

1NOautomobilede puissance

Relais à verrouillage polarisé pour les applications automobiles, avec connexions à vis. Les batteries modernes de voiture LiIon nécessitent un interrupteur de déconnexion de la batterie pour des raisons de sécurité. Le relais Gruner type 760 offre une solution simple et rentable, isolant totalement la batterie des circuits électriques du véhicule, comme par exemple l'isolation de la batterie après un impact majeur. L'avantage du relais à verrouillage polarisé est le fonctionnement par impulsion de seulement 50 millisecondes pour activer et désactiver le relais, ce qui entraîne une faible consommation d'énergie de la bobine et aucun échauffement de la bobine. L'aimant permanent de l'armature garantit une force de maintien extrêmement élevée des contacts, ce qui se traduit par une bonne résistance aux vibrations. En outre, les relais disposent d'un contrôle intégré des contacts. Les relais sont conçus et fabriqués conformément aux normes de la CEI 61810-1. Données techniques Données de la bobine Puissance nominale 30.0 W Impulsion à régler 50 ms Temps d'action 200 μΩ Matériau des contacts AgSnO2 Courant de rupture (200 ms/14 V) 1,500 A (10x) Courant de rupture (150 ms/14 V) 3,000 A (3x) Courant de rupture (100 ms/14 V) 5,000 A (1x) Surintensité de courte durée (1 000 ms) 2 000 A Surintensité de courte durée (150 ms) 4,000 A Surintensité de courte durée (100 ms) 5,000 A Surveillance du courant admissible à 23°C 2,5 A Durée de vie mécanique 1 x 106 Données générales Température ambiante -40 ... +105 °C Classe de protection IP 6K4K Choc mécanique, demi-lune, 11 ms, 6 directions (± x, y, z) 50 g Dimensions 71,5 x 57 x 18,8 mm Poids 110 g
