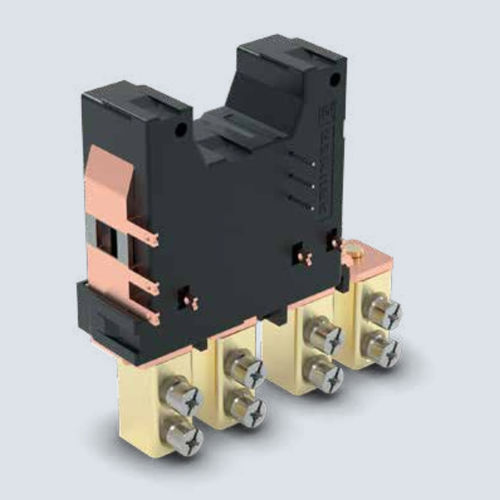

Relais électromécanique 6 Vcc 741

48 Vcc2NOpour circuit imprimé

Utilisant le principe de l'armature en H, les relais à verrouillage polarisé se distinguent par leur grande résistance aux chocs et aux vibrations. Ils sont toujours dans une position de commutation définie et il n'y a donc aucune perte d'information en cas de panne de courant. L'avantage des relais à verrouillage polarisé est le fonctionnement par impulsions de quelques millisecondes, le chauffage de la bobine peut être négligé. Les relais sont conçus et fabriqués conformément aux normes internationales de la CEI 61810 partie 1 et répondent aux exigences de l'UC3 pour les interrupteurs de contrôle d'alimentation de la CEI 62052 partie 31. Données techniques Données de la bobine Puissance nominale 8 W Puissance opérationnelle à régler 6 W Impulsion à régler 30 ms Temps d'action < 15 ms Données des contacts Disposition maximale des contacts 2 a Matériau des contacts AgSnO2 Puissance de commutation max. 25.000 VA Durée de vie mécanique 106 Isolation Distance de fuite et de dégagement bobine - contact 8 mm Tension d'essai bobine - contact 4.000 V eff. Tension d'essai contact - contact 4 000 V eff Tension d'essai contact ouvert 1 000 V eff. Rigidité diélectrique bobine - contact 12 kV / 1,2 / 50 μs Données générales Température ambiante -40 ... +85 °C Poids 150 g Conforme à VDE, UL, CSA, SEV, SEMKO
