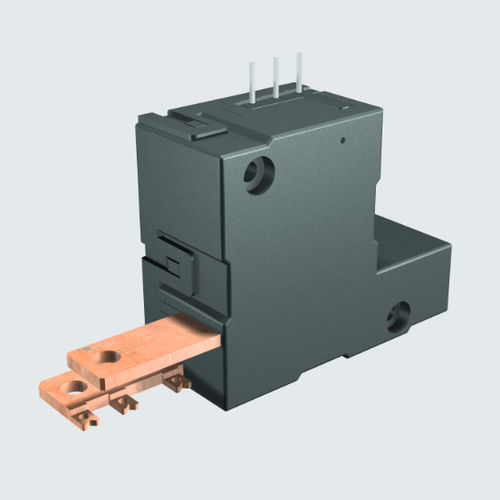

Relais électromécanique 6 Vcc 721

48 Vcc1NOpour circuit imprimé

Pour les nouveaux développements, nous recommandons d'utiliser le relais de type 725. Utilisant le principe de l'armature H, les relais de verrouillage polarisés se distinguent par leur grande résistance aux chocs et aux vibrations. Ils sont toujours dans une position de commutation définie et il n'y a donc aucune perte d'information en cas de panne de courant. L'avantage des relais à verrouillage polarisé est le fonctionnement par impulsions de quelques millisecondes, l'échauffement de la bobine peut être négligé. En option, le relais peut également être réglé par une opération manuelle. Les relais sont conçus et fabriqués conformément aux normes internationales IEC 61810 partie 1 et répondent aux exigences UC3 pour les interrupteurs de contrôle d'alimentation selon IEC 62052 partie 31. Données techniques Données de la bobine Puissance nominale 4.5 W Puissance opérationnelle à régler 3.0 W Impulsion à régler 20 ms Temps d'action < 15 ms Données des contacts Disposition maximale des contacts 1 NO Matériau des contacts AgSnO2 Puissance de commutation max. 25.000 VA Durée de vie mécanique 106 Isolation Distance de fuite et de dégagement bobine - contact 8 mm Tension d'essai bobine - contact 4.000 V eff. Tension d'essai contact - Tension d'essai contact ouvert 1 000 V eff. Rigidité diélectrique bobine - contact 12 kV / 1.2 / 50 μs Données générales Température ambiante -40 ... +85 °C Poids 75 g Conforme à VDE, UL, CSA, SEV, SEMKO
