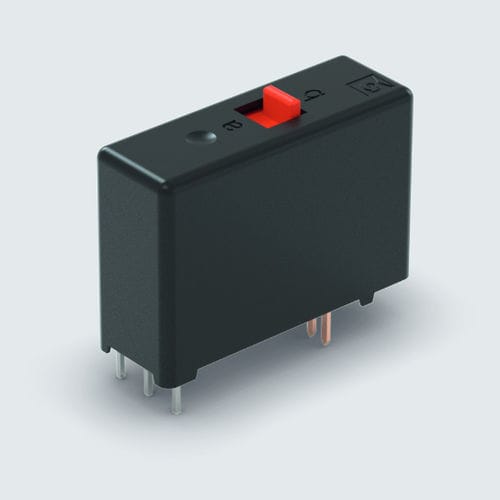

Relais électromécanique 6 Vcc 70 series

48 Vccpour circuit impriméde puissance

Relais à verrouillage polarisé, avec affichage de la position et interrupteur pour le fonctionnement manuel Utilisant le principe de l'armature H, les relais à verrouillage polarisé se distinguent par leur grande résistance aux chocs et aux vibrations. Ils sont toujours dans une position de commutation définie et il n'y a donc aucune perte d'information en cas de panne de courant. L'avantage des relais à verrouillage polarisé est le fonctionnement par impulsions de quelques millisecondes, l'échauffement de la bobine peut être négligé. Le relais peut également être réglé par une opération manuelle. Les relais sont conçus et fabriqués conformément aux normes internationales IEC 61810 partie 1. Données techniques Données de la bobine Puissance nominale 1.5 W Puissance opérationnelle à régler 0.9 W Impulsion à régler 20 ms Temps d'action < 10 ms Données des contacts Disposition maximale des contacts 1 CO (706/707) / 2 CO (709) Matériau des contacts AgCdO-AgNi Puissance de commutation max. 4 000 VA (706), 5 000 VA (707), 2 500 VA (709) Durée de vie mécanique 106 Isolation Lignes de fuite et distances d'isolement bobine - contact 8 mm Tension d'essai bobine - contact 4.000 V eff. Tension d'essai contact - contact - 2.000 V eff. (707x-1xU/709) Tension d'essai contact ouvert 1 000 V eff. Rigidité diélectrique bobine - contact 12 kV / 1,2 / 50 μs Données générales Température ambiante -25 ... +70 °C Poids 21 g Conforme à VDE, UL, CSA, SEV, SEMKO
