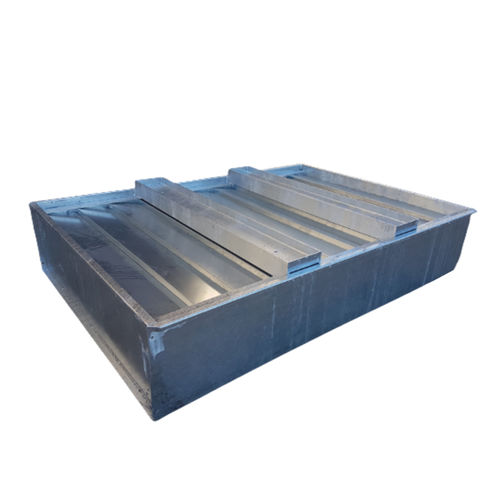

Appartenant à la famille des bacs coupe-feu pour transformateur ERT® de SANERGRID®, la gamme de bacs de rétention ERT-F-W se compose d’une série de références standardisées de bac de rétention à contenance intégrale du diélectrique avec des poutres fixes (F) en sens largeur (W), notamment lorsque l’entraxe du transformateur est connu.
Description de la gamme standard ERT-F-W:
Cuve en acier S235, épaisseur 3, 4 ou 5 mm ; certificat de galvanisation à chaud selon la norme ISO EN1461-2022.
Soudures doubles étanches sur toutes les parties de zones de rétention afin de garantir une étanchéité complète du bac, inspection qualité unitaire avant sortie d’usine.
Chaque bac est équipé dans sa partie supérieure d’un système d’extinction de type EXTICOV CCFcomposé de volets coupe-feu simple pente testés au CNPP.
Au-dessus de chaque bac ERT-F-W, un jeu de 2 poutres support est installé dans le sens de la largeur (W), il permet de poser l’équipement sur les bacs en toute simplicité.
Ces dernières sont fixes (F) et sont soudées aux bacs selon des entraxes conformes à la norme ECODESIGN. Toutes les dimensions sont disponibles sur la fiche technique, sur demande avant commande, nous pouvons adapter à un entraxe spécial si besoin.
La charge maximale admissible (ou CMU) de chaque bac est calculée et fournie pour chaque bac avec un coefficient de sécurité additionnel afin de recevoir le transformateur sur ses poutres support.
En pieds de bac, deux traversées de parois étanches sont disponibles pour recevoir des vannes ¼ de tour de 1,5 pouces : la 1ère vanne pour permettre la vidange du bac, la 2nde pour le montage d’un kit de filtration des eaux pluviales SPI® PETRO PIT.
