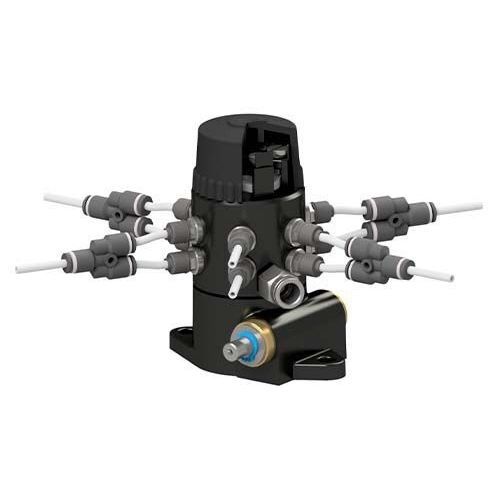

Système de lubrification à huile A series

multilignecompactmécanique

La série A consiste en une gamme de pompes de lubrification à l'huile destinées à être utilisées dans un système multi-lignes. Presque toutes les pompes de la série A sont à entraînement mécanique, à l'exception de l'AFG-M et de l'APG-M qui sont à entraînement électrique. Les pompes de la série A sont l'élément central d'un système de lubrification à l'huile multi-lignes. Différents réservoirs d'huile peuvent être fixés individuellement à la pompe. - Conception compacte et donc peu d'espace de montage nécessaire - Pompe robuste avec une longue durée de vie et de faibles coûts d'exploitation - Disponible avec un entraînement mécanique ou électrique, elle convient donc à de nombreuses applications - Jusqu'à 12 sorties avec un débit réglable par paire - La pompe peut être livrée entièrement pré-assemblée selon les spécifications du client avec des lignes et des longueurs de lignes prédéfinies (Plug and Play) Vue d'ensemble du système Manivelle L'appareil peut être équipé d'une manivelle pour le pré-remplissage de longues lignes avec du lubrifiant avant le démarrage de l'appareil. Vis de réglage du débit La course du piston, et donc le débit, peuvent être réglés à l'aide de la vis de réglage située sur le piston de refoulement (sous le capuchon) Sorties La pompe peut être configurée avec un maximum de 12 sorties avec différents types de raccords de tuyaux. Les connecteurs à emboîter permettent une installation facile des lignes de lubrification. Entrée d'huile L'entrée d'huile est reliée à un réservoir d'huile par un tuyau. Différentes tailles de réservoirs d'huile sont disponibles. Arbre d'entraînement L'arbre d'entraînement met en rotation l'arbre de la pompe placé au centre et le disque à came avec un engrenage. Les courses des pistons de refoulement sont ainsi effectuées.
