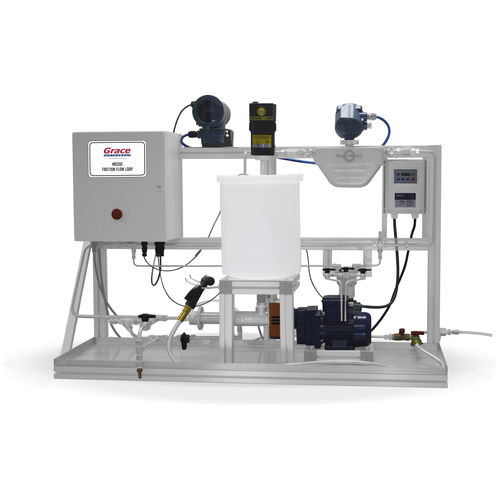

Machine d'essai coefficient de frottement M9 series

contrôlée par ordinateur

Test de débit de friction en tube droit La boucle de débit de friction M9250 de Grace Instrument est conçue pour utiliser une structure de débit en tube droit afin d'évaluer les performances d'un réducteur de friction pour une utilisation dans les champs pétrolifères. Ce système automatisé fait circuler le fluide d'essai dans plusieurs sections de tubes de diamètres différents afin de tester le débit en fonction de la pression différentielle sous différents diamètres. Système automatique contrôlé par ordinateur Ce système comprend un réservoir standard en plastique de 30 gallons avec un agitateur à palettes pour mélanger complètement les additifs au fluide de base. Le fluide d'essai est ensuite pompé dans la boucle de friction, le débit étant réglé à l'aide du débitmètre massique. Des transducteurs de pression différentielle sont montés sur deux côtés des sections d'essai, et la pression différentielle est enregistrée directement dans le logiciel d'analyse. Logiciel d'analyse inclus Le système de boucle de frottement comprend un logiciel interactif basé sur des graphiques qui permet à l'utilisateur de contrôler et de faire fonctionner automatiquement le système de boucle, tout en enregistrant les données de pression, de débit et de température. Un graphique de données peut être généré afin d'analyser l'efficacité et la performance du réducteur à friction. Dimensions : 6' de hauteur x 20' de largeur x 4' de profondeur Gamme de pression : Atm. jusqu'à 150 psi Gamme de débit : 2 - 15 gallons/min Température du fluide Du produit : 60 - 90°F Réservoir de mélange : 15 - 30 gallons Précision de la pression DP : 0,1 % de la plage complète Taille limite des particules dans le fluide : Jusqu'à 0,44 pouce. - Automatisation du remplissage - 1/2" et 3/4" O.D., longueur de tube droit de 25' (section d'essai de 10') - Débitmètre massique Coriolis - Contrôle de sécurité - Soupape de décharge de surpression - Transmetteur DP (jusqu'à 30 psi et 100 psi) - Débit de 15 gallons par minute - Le réservoir de mélange peut contenir jusqu'à 30 gallons
