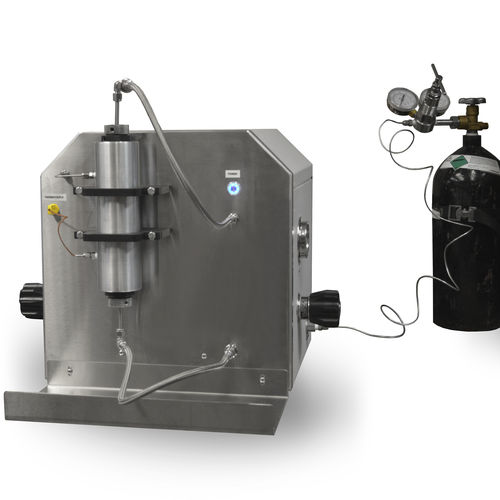

Perméamètre M91 series

Appareil de mesure de faible perméabilité Le perméamètre Nanodarcy M9190 de Grace Instrument est conçu pour mesurer la perméabilité faible et ultra faible d'échantillons de carottes de la taille d'un bouchon étanche provenant de schistes et d'autres réservoirs de gaz étanches. Il utilise une procédure de désintégration par impulsions et de l'azote à haute pression pour mesurer la perméabilité. Un système de pression de confinement est inclus pour simuler la pression des morts-terrains dans les conditions du réservoir. Le perméamètre M9190 Nanodarcy peut fonctionner à une pression de pore jusqu'à 2 500 psi et à une pression de confinement jusqu'à 10 000 psi, avec une gamme d'impulsions entre 5 et 200 psi. Le four à convection est utilisé pour fournir une température constante pendant les tests. Fonctionnement simple et mesures fiables Le perméamètre M9190 Nano-Darcy mesure la perméabilité de la carotte à une pression de pore définie, puis propage une impulsion de pression différentielle à travers l'échantillon. Le logiciel M9190 enregistre la pression en amont, la pression en aval, la pression différentielle à travers l'échantillon et le temps. Les données enregistrées peuvent ensuite être exportées au format .CSV dans un fichier de tableur. Dimensions : 60" Largeur x 25" Profondeur x 35" Hauteur Poids : 300 lbs. Pression de confinement maximale : 690 bars (10 000 psi) Pression de travail : 2,500 psi Plage de température : De la température ambiante à 175°C, ± 0,5°C Plage de perméabilité : 10 nanodarcy à 0,5 millidarcy Longueur du noyau : 0,125 pouce à 3,0 pouces Diamètre extérieur du noyau : 1 pouce à 1,5 pouce Gamme d'impulsions : 5 à 200 psi Type de chargement : Hydrostatique, position horizontale Matériau en contact avec le fluide : Acier inoxydable SS-316 Alimentation électrique : 110/220V, 50/60 Hz - Conception sans mercure - Contrôle automatique de la pression et de la température - Affichage numérique et mesure précise de la pression - Résultats des tests et post-traitement en temps réel
