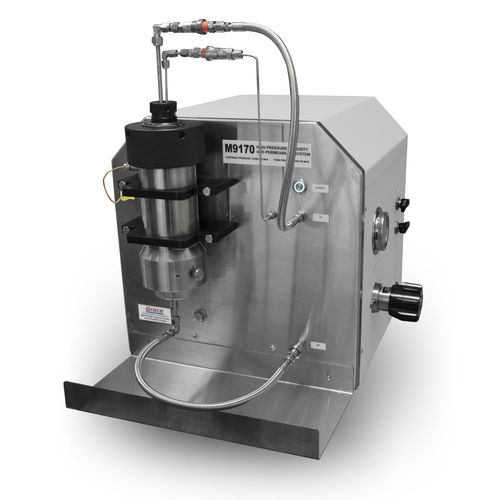

Système de test de perméabilité aux gaz M9170

de porositébenchtop

Système de perméabilité et de porosité avancé et rentable Le système de porosité et de perméabilité à haute pression M9170 de Grace Instrument est un instrument avancé qui permet d'effectuer des tests de porosité et de perméabilité sur des échantillons de carottes de la taille d'un bouchon, qu'ils soient à haute ou à basse perméabilité, sous des pressions de confinement allant jusqu'à 10 000 psi. L'unité standard est compatible avec les milieux d'essai à l'azote (hélium en option).* Cet appareil polyvalent permet de mesurer la porosité, la faible perméabilité, la haute perméabilité et la perméabilité corrigée par Klinkenberg Le M9170 effectue des mesures de porosité en utilisant la relation pression/volume donnée par la loi de Boyle. La porosité d'un matériau est le pourcentage d'espace vide dans un volume solide connu. La porosité effective est le pourcentage de cet espace qui est interconnecté et qui serait capable de contenir du pétrole ou du gaz naturel. Pour mesurer la porosité effective, un volume connu de gaz est mis sous pression dans la cellule de référence. Lorsque la vanne est ouverte, le gaz se dilate dans le porte-carotte et la nouvelle pression est mesurée. Comme la pression est inversement proportionnelle au volume d'après la loi de Boyle, on peut alors trouver le volume de la valeur g, la porosité et le volume du grain de la carotte. Le M9170 mesure la perméabilité au gaz de la carotte, qu'elle soit faible ou élevée, en utilisant la méthode de décroissance d'impulsion à l'état instable et la méthode d'écoulement à l'état stable. Lorsque le M9170 utilise la méthode de décroissance d'impulsion à l'état instable, la perméabilité au gaz des noyaux à faible perméabilité est mesurée. Un volume atmosphérique connu de gaz est pressurisé et piégé dans la cellule de référence et la valve de sortie est maintenue fermée. Lorsque la vanne est ouverte, le gaz s'écoule à travers le support de noyau en raison de la différence de pression.
