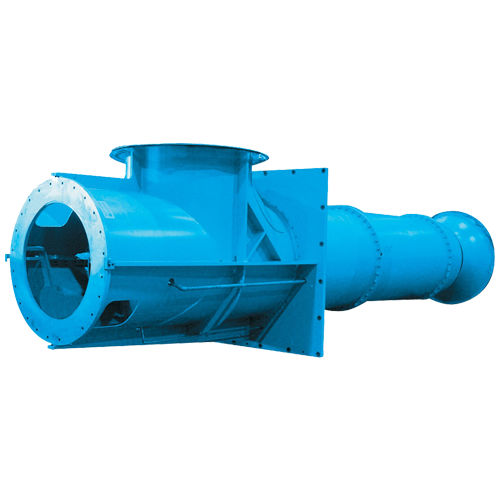

Pompe à eau W series

à hélicestationnaireindustrielle

Conçue pour la fiabilité et la durée de vie de la pompe Caractéristiques de conception Roue Roues à simple aspiration, à débit mixte, fermées et semi-ouvertes, moulées avec précision. Les aubes sont formées par des noyaux réglés avec précision, ce qui garantit une épaisseur et un espacement réguliers entre les aubes pour le moulage de la roue. Le diffuseur est un composant moulé avec soin, conçu avec des aubes lisses et incurvées qui redressent le flux hors de la roue pour récupérer la hauteur de charge. Construction robuste en fonte. Cloche d'aspiration Conçue pour assurer une approche fluide de l'œil de la roue avec une turbulence minimale. Pour les pompes de grande taille, des cloches d'aspiration fabriquées sont également disponibles. La colonne et le coude de refoulement peuvent être soit moulés, soit fabriqués, et disposés pour un refoulement au-dessus ou au-dessous du sol, selon les spécifications. Piédestal d'entraînement Fabriqué pour s'adapter aux entraînements par moteur ou par engrenage à angle droit. Accès facile à l'accouplement réglable et au presse-étoupe. L'arbre transmet la puissance maximale requise à une vitesse bien inférieure à la première vitesse critique de la pompe. Manchons d'arbre Fournis à tous les emplacements des paliers et au niveau du presse-étoupe pour protéger l'arbre. Les manchons en alliage trempé sont facilement remplaçables et prolongent la durée de vie. Paliers Montés de manière rigide à partir du haut de la pompe et du diffuseur. Des paliers intermédiaires sont fournis si nécessaire et sont supportés par le diffuseur ou les paliers fixés sur le tube de la colonne. Les paliers sont disponibles en caoutchouc cannelé ou en élastomère. Accouplement d'entraînement rigide réglable Transmet le couple, la poussée hydraulique et le poids rotatif de la pompe au conducteur par l'intermédiaire des clés d'accouplement et de la conception de l'anneau de poussée en deux parties. Tube d'arbre Protège l'arbre du liquide de la pompe. L'ajustement coulissant par joint torique permet la dilatation thermique et facilite le démontage et la réinstallation.
