Adaptateur électrique COIL ADAPTER XTRA

de testDIN

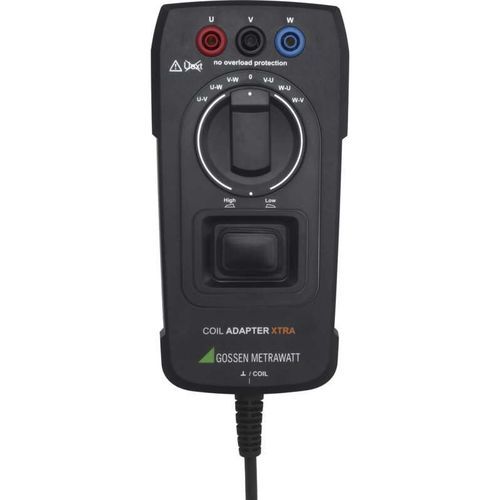

Adaptateur de bobine XTRA pour test de court-circuit entre spires Adaptateur pour la détection des courts-circuits entre spires pour des inductances allant de 10 µH à 5 H L'adaptateur de bobine XTRA permet des mesures semi-automatiques de court-circuit entre spires en combinaison avec les multimètres suivants : METRAHIT IM XTRA METRAHIT IM E-DRIVE Applications Les problèmes survenant sur les machines électriques peuvent être d'origine électrique ou mécanique. Les causes électriques comprennent les défauts dans les enroulements, dans le contrôleur ou dans l'électronique. La mesure de la résistance d'isolement permet de détecter les défauts d'isolement entre les enroulements et le boîtier. Les courts-circuits entre spires sont facilement détectés à l'intérieur de la bobine en comparant les caractéristiques électriques des enroulements dans les machines multiphasées. Avec l'adaptateur COIL XTRA, le METRAHIT IM XTRA ou E-DRIVE peut être utilisé pour effectuer des tests avec une tension de choc de 1 kV (test de choc). Cela permet de détecter les défauts qui ne se produisent que lorsque la tension de fonctionnement est appliquée. Le test est possible pour des bobines dont les inductances se situent dans une plage de 10 μH à 5 H, ce qui correspond à une puissance nominale d'environ 160 VA à 80 MVA pour des machines triphasées avec une tension nominale de 400 V. La séquence de test est semi-automatique - après la connexion aux bornes U, V et W, le test est lancé à l'aide d'un commutateur rotatif. La compensation des effets de rémanence est également possible. Dans le cas des moteurs et générateurs électriques multiphasés, par exemple les moteurs triphasés conformes à la norme DIN, les asymétries sont détectées directement au niveau des enroulements en comparant les résultats de mesure, ce qui permet d'évaluer les courts-circuits entre les spires.
