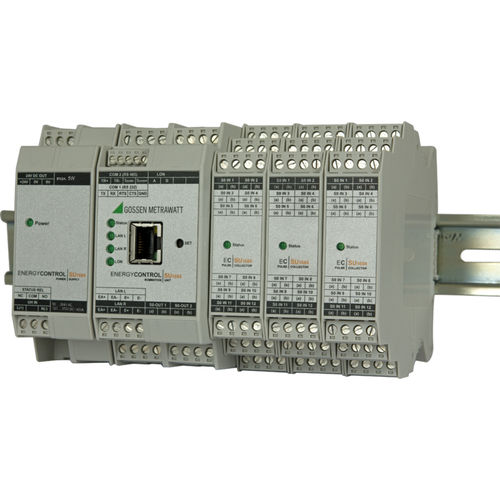

Enregistreur de données d'énergie SU1604

d'impulsionsavec interface PCethernet

ENERGYCONTROL SU1604 Summator Entrées de compteur modulaires Le sommateur U1604 peut être équipé de manière modulaire d'un maximum de 64 entrées de compteur S0 isolées électriquement pour le traitement des signaux d'entrée en forme d'impulsion (S0) ou d'entrées analogiques pour l'enregistrement des signaux analogiques. Le module d'entrée d'impulsion SU1624 et le module d'entrée analogique SU1634 sont utilisés à cette fin. Entrées de compteurs LON Jusqu'à 64 dispositifs LON peuvent être connectés au sommateur U1604 via l'interface LON facile à câbler, protégée contre les inversions de polarité et isolée électriquement. Évaluation Toutes les données pertinentes relatives à l'énergie et à la consommation sont acquises sur des périodes prédéfinies à un intervalle programmable à l'aide de 64 canaux de traitement (intervalle / liste de données de mesure) et sont stockées sous forme de profil de charge avec les valeurs maximales correspondantes. Enregistreur de données En plus de la liste des données d'intervalle/de mesure, il est possible de définir jusqu'à quatre enregistreurs avec un maximum de 64 canaux et différentes bases de temps à partir d'une seconde. Toutes les données souhaitées peuvent être sélectionnées pour chaque canal (valeurs analogiques, valeurs de puissance, valeurs de consommation par intervalle et relevés globaux des compteurs) et enregistrées sous forme de valeurs flottantes de 32 bits (par défaut) ou de valeurs doubles de 64 bits. La capacité totale de la mémoire tournante est de 100 MBytes. Interfaces Ethernet (100 Mbit/s) L'interface Ethernet permet l'accès à distance aux données de l'appareil via un réseau TCP/IP. Il est possible d'utiliser simultanément jusqu'à quatre sockets TCP/IP avec accès ECL (ce qui correspond à 4 serveurs COM utilisés précédemment). Un réseau LAN ECS peut également être mis en place via deux de ces sockets (ECS LAN via COM).
